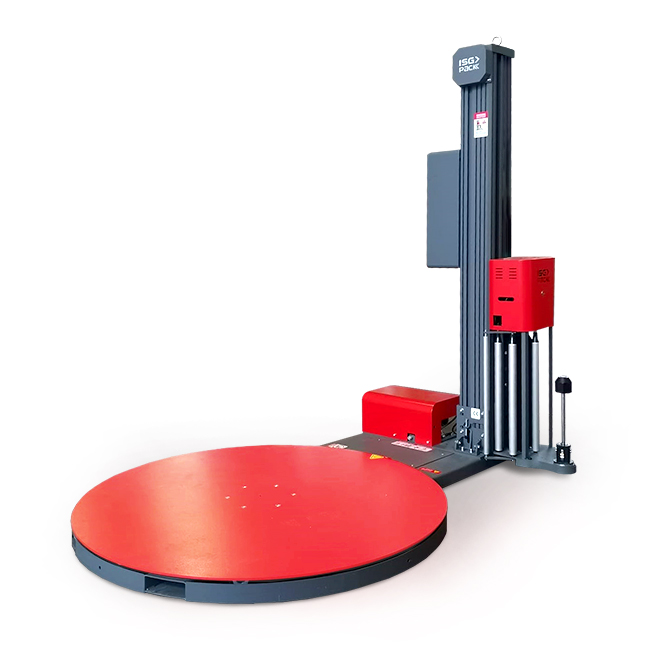

Avvolgipallet E-Wrap 1000B con prestiro motorizzato del film

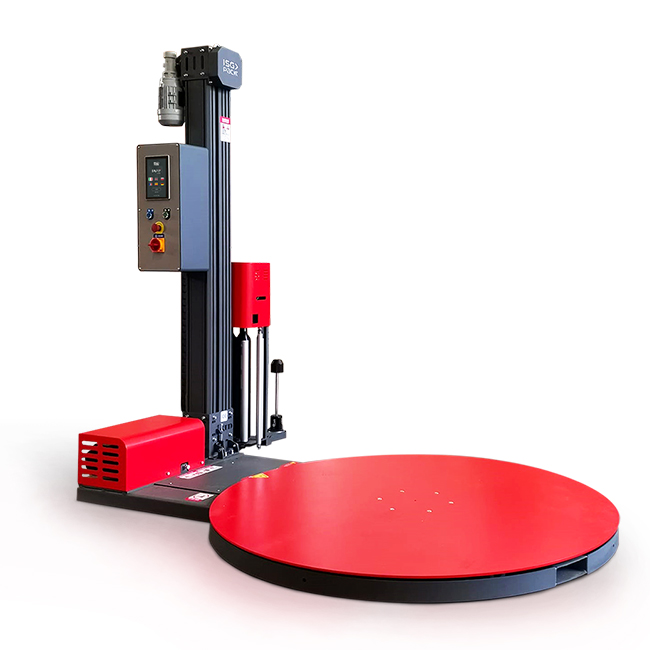

Avvolgitore E-WRAP 1000B con Prestiro Motorizzato a Rapporti Fissi: Automazione Completa e Controllo Touchscreen

E-WRAP 1000B è un avvolgitore con film estensibile dotato di un avanzato sistema elettronico di controllo, basato su scheda dedicata e interfacciato a un display touchscreen a colori da 7”. L’interfaccia consente la configurazione completa dei parametri della tavola rotante, del carrello porta-bobina, la gestione dei programmi, il richiamo delle ricette memorizzate e il monitoraggio delle tempistiche dei cicli di lavoro. Sono inoltre disponibili funzioni di diagnostica tramite la visualizzazione in tempo reale degli I/O macchina.

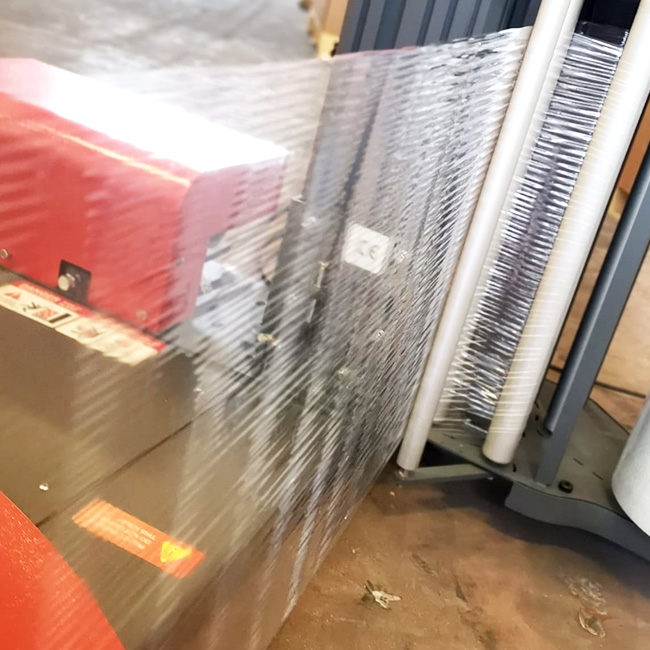

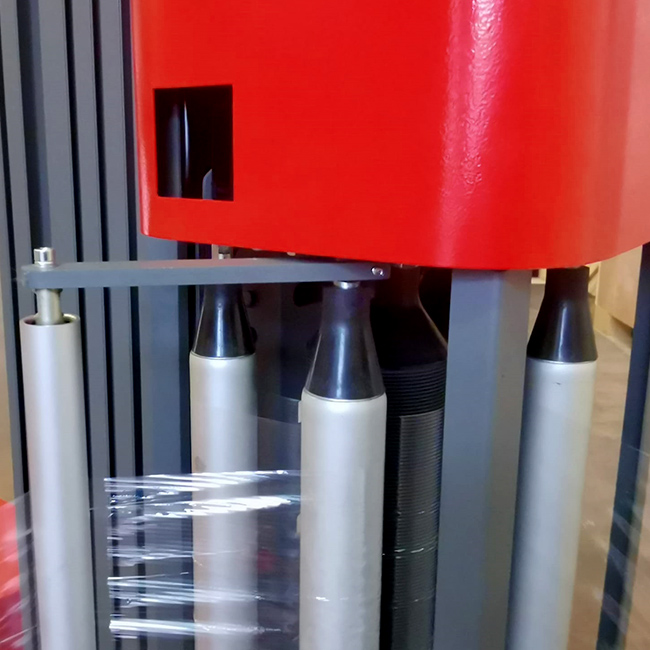

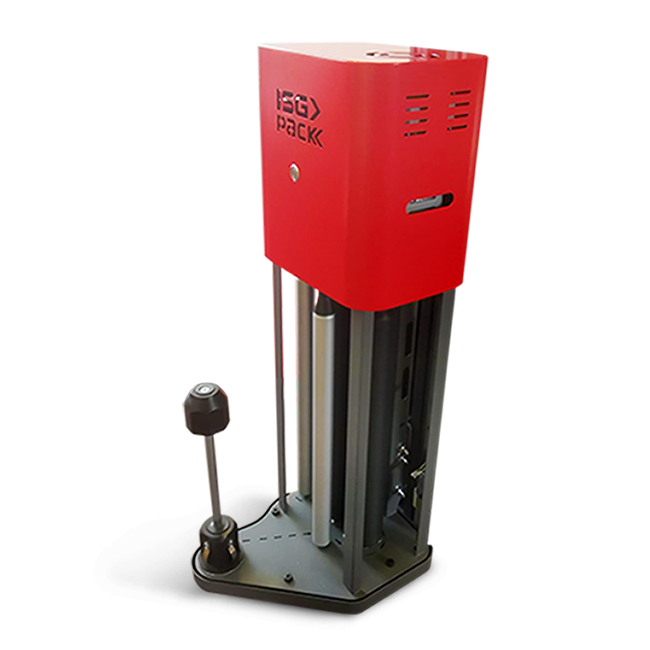

Il carrello è equipaggiato con un sistema di prestiro del film motorizzato a rapporti fissi, che garantisce costanza di rendimento, precisione nella tensionatura del film e uniformità nella stabilizzazione dei pallet.

In modalità automatica, la macchina assicura una completa automazione del ciclo: la scheda di controllo elabora i dati provenienti dai sensori e attiva in sequenza gli azionatori dedicati alle diverse fasi dell’avvolgimento, assicurando affidabilità operativa e semplicità d’uso.

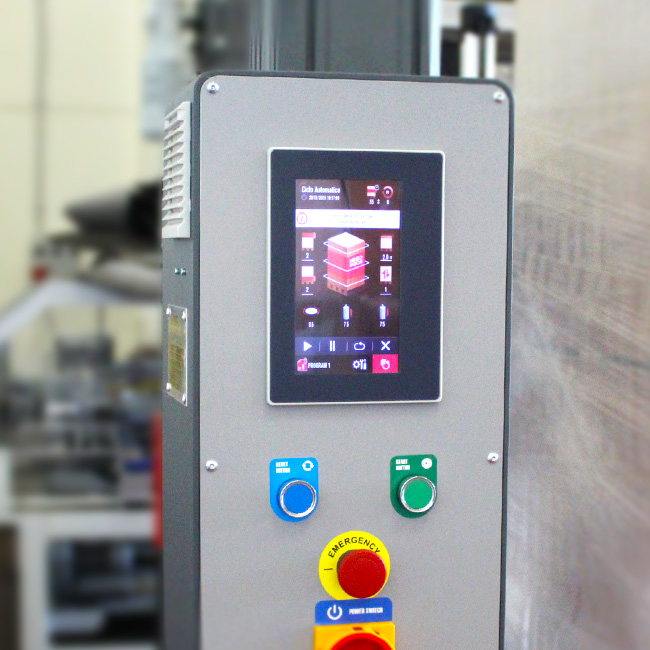

Funzionalità del display touch

Dal display touch grafico a colori da 7,2″, è possibile gestire e memorizzare in modo semplice ed intuitivo, differenti parametri di avvolgimento come: numero di giri del film alla sommità e alla base del pallet, cicli di salita e discesa del carrello, velocità della tavola rotante, velocità di salita e discesa carrello, impostazione del tempo di lettura della fotocellula per lo sbordo del film.

Inoltre sono integrate altre sezioni per le operazioni di avvolgimento in modalità manuale, un’area di gestione amministrativa rivolta alle impostazioni di sistema, un registro dettagliato delle statistiche, tempi e numero di pallet lavorati, ed un’area più tecnica rivolta al monitoraggio dei segnali di ingresso ed uscita della macchina, archivio storico degli allarmi ed archivio delle manutenzioni effettuate sull’avvolgipallet.

Additional information

Dimensione macchina	L 2300 x W 1500 x H 2680 mm
Peso macchina	450 Kg
Diametro piatto	1500 mm
Velocità rotazione tavola	0 – 12 (rpm)
Tensione di alimentazione	220 Volt 1Ph
Frequenza di alimentazione	50/60 Hz
Potenza installata	1.2 Kw
Prestiro film	Motorizzato
Dimensioni massime bobina	H 500 mm Ø 280 mm
Spessore film	12 – 35 (µm)

Caratteristiche generali del fasciapallet

La tavola rotante dell’avvolgipallet E-Wrap 1000B, ha un diametro di 1500 (opzionale 1650 mm), ed una portata massima del carico pari a 1500 Kg. La rotazione è azionata da un cinematismo a catena, controllata da un sensore a induzione magnetica che ne verifica il numero di giri, tempi di rallentamento e riposizionamento della tavola alla fine del ciclo di lavoro. L’altezza della colonna standard permette al carrello porta bobina di sollevarsi fino ad una quota massima di avvolgimento di 2.200 mm. Il carrello è corredato di un sistema di prestiro del film motorizzato ed ha un sensore fotoelettrico per la lettura dei prodotti da avvolgere.

Caratteristiche tecniche

Struttura macchina in acciaio e alluminio
Colonna in estruso di alluminio incernierata alla base per una facile e rapida installazione

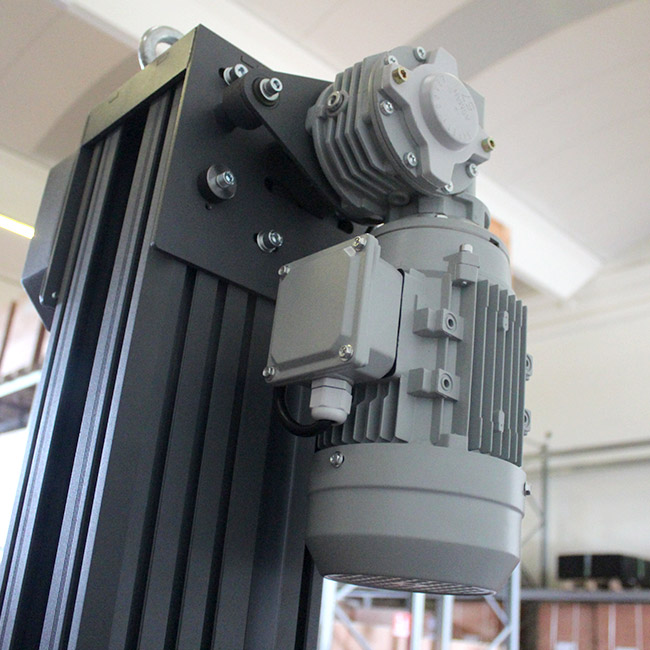

Carrello azionato da un cinematismo a doppia catena
Macchina gestita da scheda integrata comandata da display touch a colori da 7”
Dispositivo arresto di sicurezza alla base del carrello per le normative CE
Avvisatore d’allarme a tre colori posto alla sommità della colonna
Soluzione guidata degli errori macchina da display touch
Azionamento, arresto o reset dell’avvolgitore da display o tasti fisici.
Prestiro del film motorizzato a rapporti fissi
Fungo di emergenza per le normative CE
Pulsante di riarmo macchina in funzione per le normative CE
Sistema per partenza progressiva ed arresto indicizzato della tavola
Statistiche, tempi e numero di pallet lavorati
Modalità di lavoro manuale della macchina
Ripresa del lavoro di avvolgimento dopo il ripristino degli errori o cambio bobina
Configurazione di 6 ricette di lavoro per differenti prodotti da avvolgere.

Regolazioni pannello comandi:

Numero di cicli di avvolgimento
Velocità rotazione tavola da 0 a 12 giri/min.
Regolazioni sbordo del film
Regolazione del prestiro del film
Numero di giri del film alla base e alla sommità del pallet
Velocità salita e discesa carrello (Indipendente) da 0 a 5,9 m/min

Cicli selezionabili da quadro comandi

Salita e discesa carrello
Solo salita carrello

Caratteristiche del prodotto lavorabile

Dimensioni Max Prodotto: L 800 x W 1200 mm (con tavola standard 1500 mm).
Altezza utile di avvolgimento: H 2200 mm.
Peso max del prodotto: 1500 Kg.

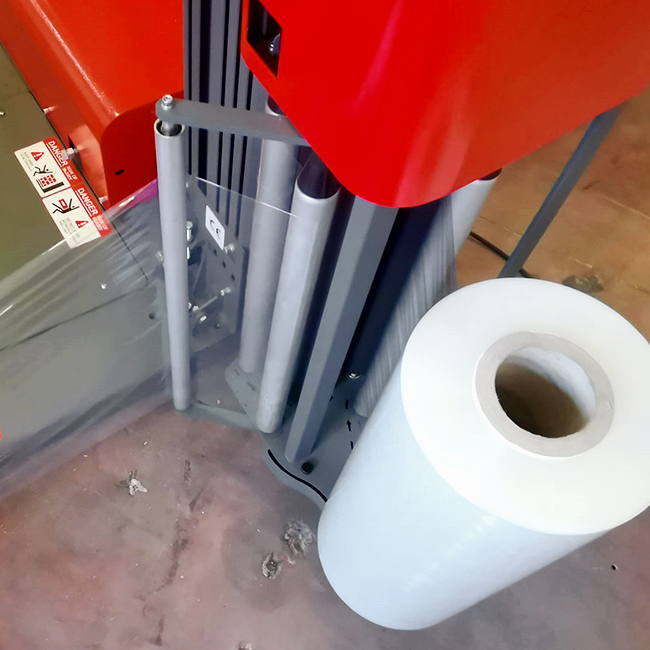

Caratteristiche bobina film

Dimensioni esterno massimo: 280 mm.

Dimensioni interno film: 76 mm.

Film altezza pellicola: 500 mm.

Peso massimo bobina: 16 Kg.

Optionals

Tavola da 1650 mm (per pallet da 1000 x 1200 mm)
Rampa di accesso (per tavola 1500 mm)
Rampa di accesso (per tavola 1650 mm)
Colonna maggiorata per altezza utile 2600 mm
Fotocellula per lettura prodotti neri

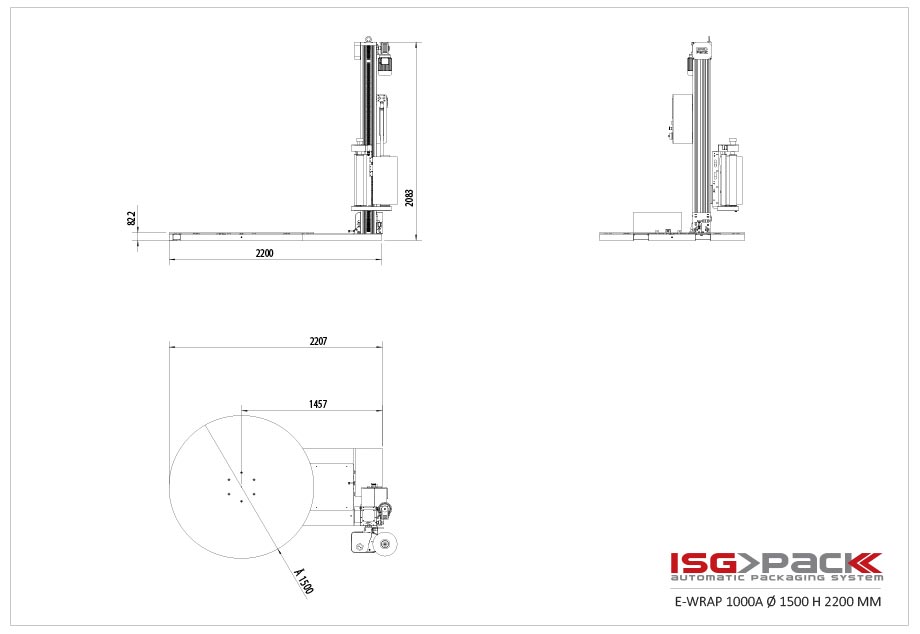

LAYOUT E-WRAP 1000A-B

SCHEDA TECNICA AVVOLGIPALLET E-WRAP 1000B
