Avvolgitore per serramenti con rulliera folle

Fasciapallet per avvolgimento di serramenti e porte

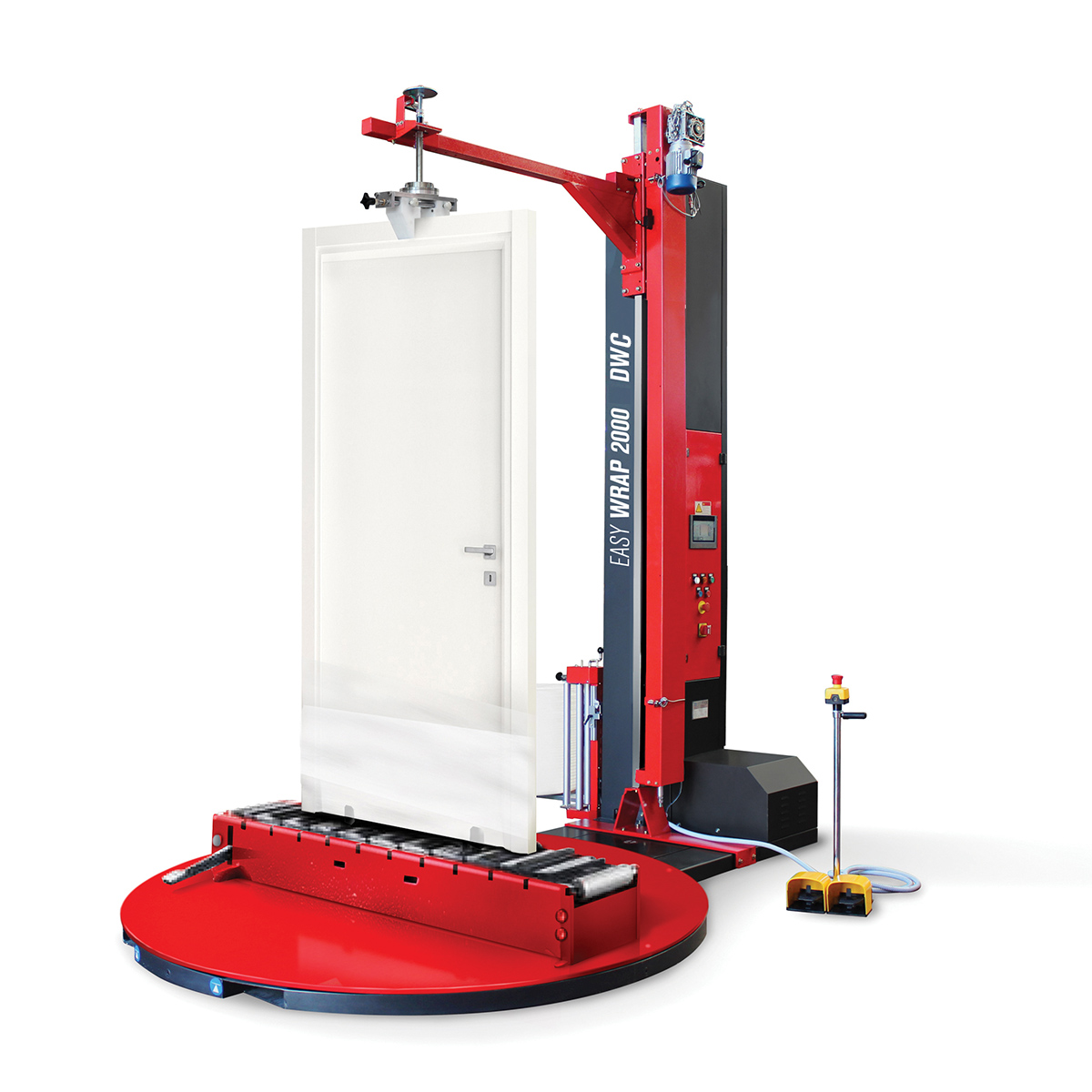

Macchina avvolgitrice a tavola rotante Easy Wrap 2000 DWC speciale per l’imballo di porte, finestre e serramenti in genere. Dispone di un dispositivo che permette di applicare contemporaneamente film pluriball/foam e film estensibile. La macchina è fornita con un doppio comando mobile a pedale che permette all’operatore di gestire il movimento del pressino stabilizzatore. La macchina è munita di rulliera con sistema di bloccaggio inferiore.

Nuovo carrello meccanico a doppia bobina

Per ottenere una maggiore protezione dei prodotti, la ISG PACK ha realizzato un sistema di carrello a doppia bobina, che garantisce un imballo resistente al trasporto o all’immagazzinamento, grazie all’abbinamento del film estensibile e foam/pluriball. Per la fasciatura di prodotti leggeri, come ad esempio una porta, l’operatore può operare in piena autonomia senza l’ausilio di un altre persone.

La macchina fasciapallet è alimentata elettricamente e necessita di una potenza energetica di 1 Kw. Utilizza un tensionamento del film tramite una frizione meccanica (posizionata sulla parte superiore del carrello portabobina) regolabile manualmente dall’operatore. Questa macchina da imballaggio è disponibile nella versione con carrello a tensionamento del film meccanico o motorizzato a rapporti fissi.

La nuova interfaccia grafica user-friendly disponibile ora su tutti i modelli Easy Wrap

Il nuovo restyling software e grafico sviluppato per gli avvolgitori Easy Wrap permetterà anche agli utenti meno esperti di sfruttare al meglio le potenzialità offerte dalla macchina grazie a procedure di lavoro semplici e intuitive gestibili dal nuovo display touch a colori da 7,2”. SCOPRI DI PIU?

Informazioni aggiuntive

Tensione di alimentazione	220 Volt 1Ph
Frequenza di alimentazione	50/60 Hz
Potenza installata	1,25 Kw
Dimensione macchina	L 2620 x W 1650 x H 2700 mm
Peso macchina	800 Kg
Diametro piatto	1650 mm
Velocità rotazione tavola	0 – 12 (rpm)
Carrello	Tiro del film a freno meccanico
Lettura prodotto	Fotocellula Sandard
Dimensione prodotto	L 1650 x W 50-200 mm
Altezza utile prodotto	H 2000 mm
Peso max prodotto	150 Kg

Caratteristiche generali del fasciapallet

Il fasciapallet Easy Wrap 2000 DWC ha un diametro del piatto di 1650 mm (standard) e può lavorare prodotti con dimensioni di L 1650 x W 50/200 x H 2000 mm, supportando un peso massimo su piatto di 150 Kg. Oltre ad avere la possibilità di regolare il numero di giri sulla parte bassa e alta del pallet, è possibile regolare anche l’avvio graduale della tavola tramite inverter. La macchina è dotata di PLC e display touch screen a colori da 7,2 che permettono di regolare fino a tre differenti tipologie di avvolgimento del prodotto, oltre all’impostazione dei parametri come la velocità di salita e discesa del carrello, ritardo lettura fotocellula, contacicli, ecc.

Caratteristiche tecniche

Struttura macchina in lamiera d’acciaio verniciata
Pressino stabilizzatore elettrico
Trasmissione carrello portabobina e piatto rotante con cinematismo a catena

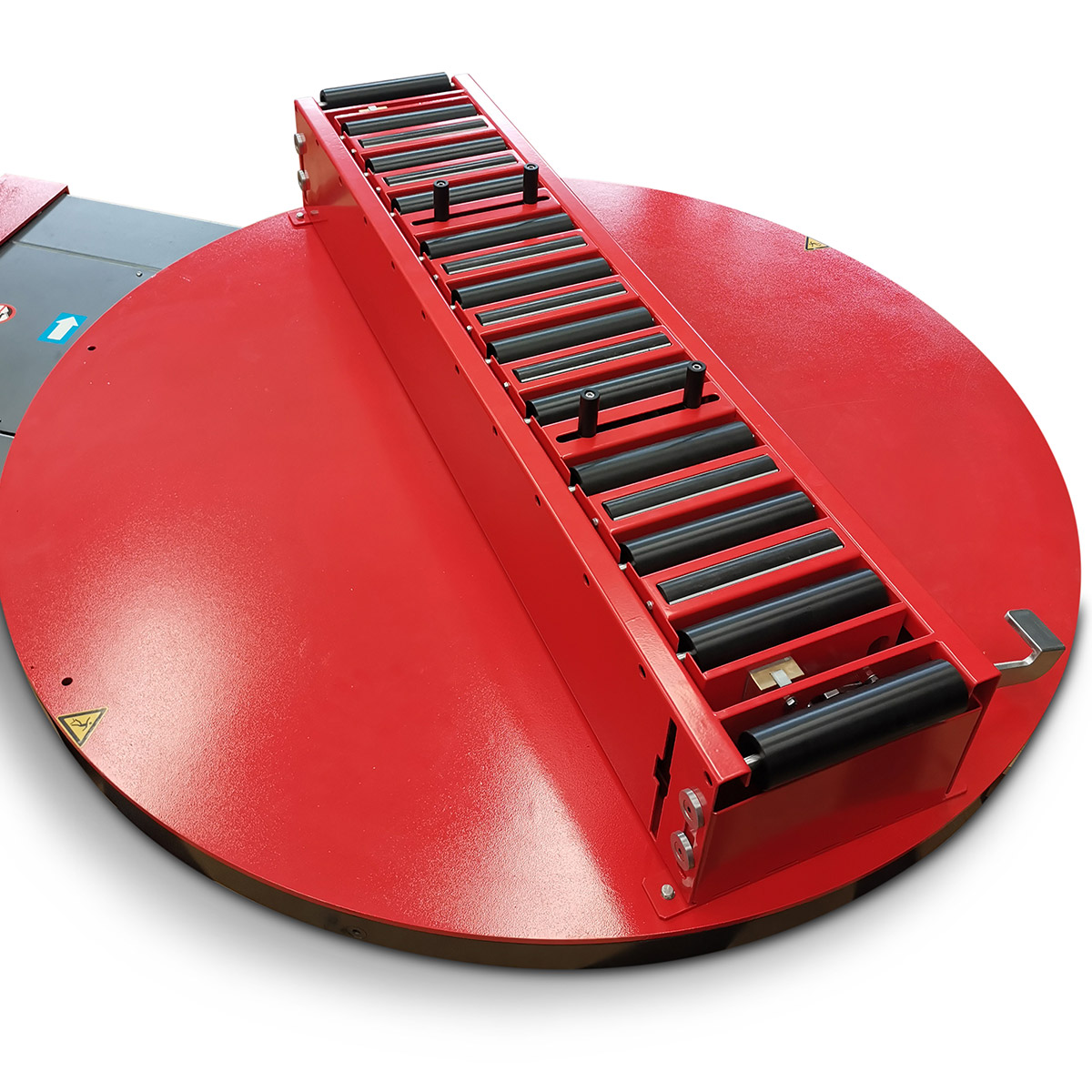

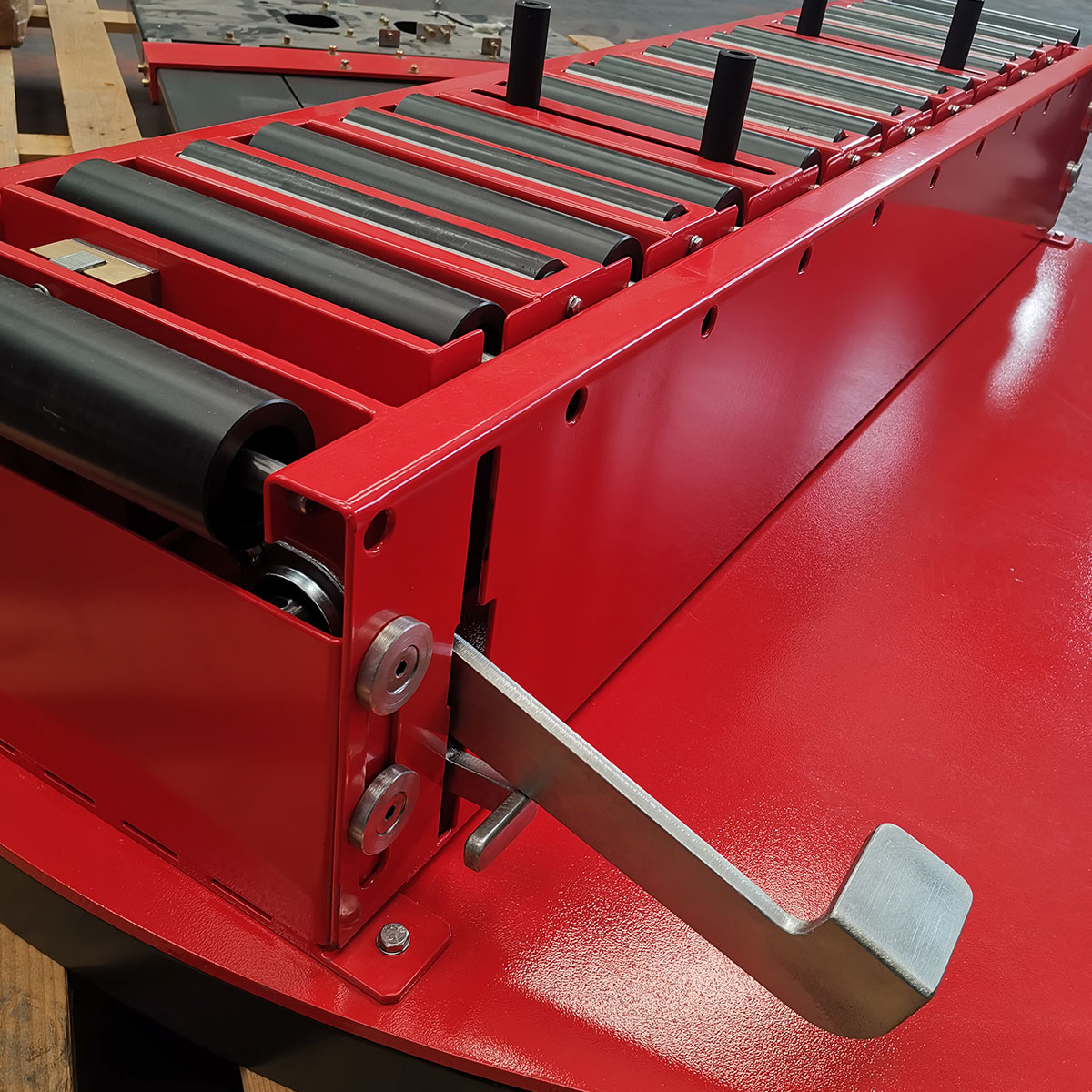

Rulliera folle con blocco meccanico
Gestione macchina tramite PLC e display touch screen a colori da 7,2”
Dispositivo arresto di sicurezza alla base del carrello per le normative CE
Dispositivo di innesto/disinnesto freno per agevolare l’aggancio del film alla base del pallet
Sistema bloccaggio prodotto tramite guide regolabili superiori/inferiori (100 Kg)
Tensionamento del film mediante frizione meccanica
Fungo di emergenza per le normative CE
Pulsante di riarmo macchina in funzione per le normative CE
Possibilità di inforcamento macchina anteriore/posteriore con carrello elevatore
Inverter per partenza progressiva ed arresto indicizzato della tavola
Contacicli
Modalità gestione manuale della macchina

E' possibile regolare da quadro comandi:

Regolazione digitale dei giri alla base del pallet (inizio ciclo)
Regolazione digitale dei giri alla sommità del pallet
Regolazione digitale dei giri alla base del pallet (fine ciclo)
Regolazione digitale velocità rotazione tavola da 0 a 12 giri / min.
Regolazione digitale velocità salita carrello
Regolazione digitale velocità discesa carrello
Regolazione numero di cicli completi
Regolazione tempo indicizzazione tavola
Regolazione digitale sbordo del film

Cicli selezionabili da quadro comandi

Ciclo salita e discesa
Ciclo solo salita
Ciclo di rinforzo ad altezza preimpostata (ciclo salita, ciclo salita / discesa)
Ciclo con impostazione di quota (Altimetro) ed esclusione lettura fotocellula
Ciclo di salita e discesa per mettifoglio
N° 10 cicli richiamabili da quadro comandi per differenti prodotti da avvolgere

Caratteristiche del prodotto lavorabile

Dimensioni Max Prodotto: L 1650 x W 50/200 mm.
Altezza utile: H 2000 mm.
Peso max del prodotto: 150 Kg.

Caratteristiche bobina film

Diametro esterno massimo: 280 mm
Altezza bobina film: 500 mm
Spessore del film: 12 – 35 my
Diametro interno bobina film: 76 mm
Peso massimo bobina: 16 Kg

Layout Easy Wrap 2000 DWC

Scheda tecnica avvolgitore Easy Wrap 2000DWC
