Avvolgipallet a braccio rotante Roto Wrap 1000 AE

Disponibile

Richiedi ora un preventivo gratuito sulle nostre macchine

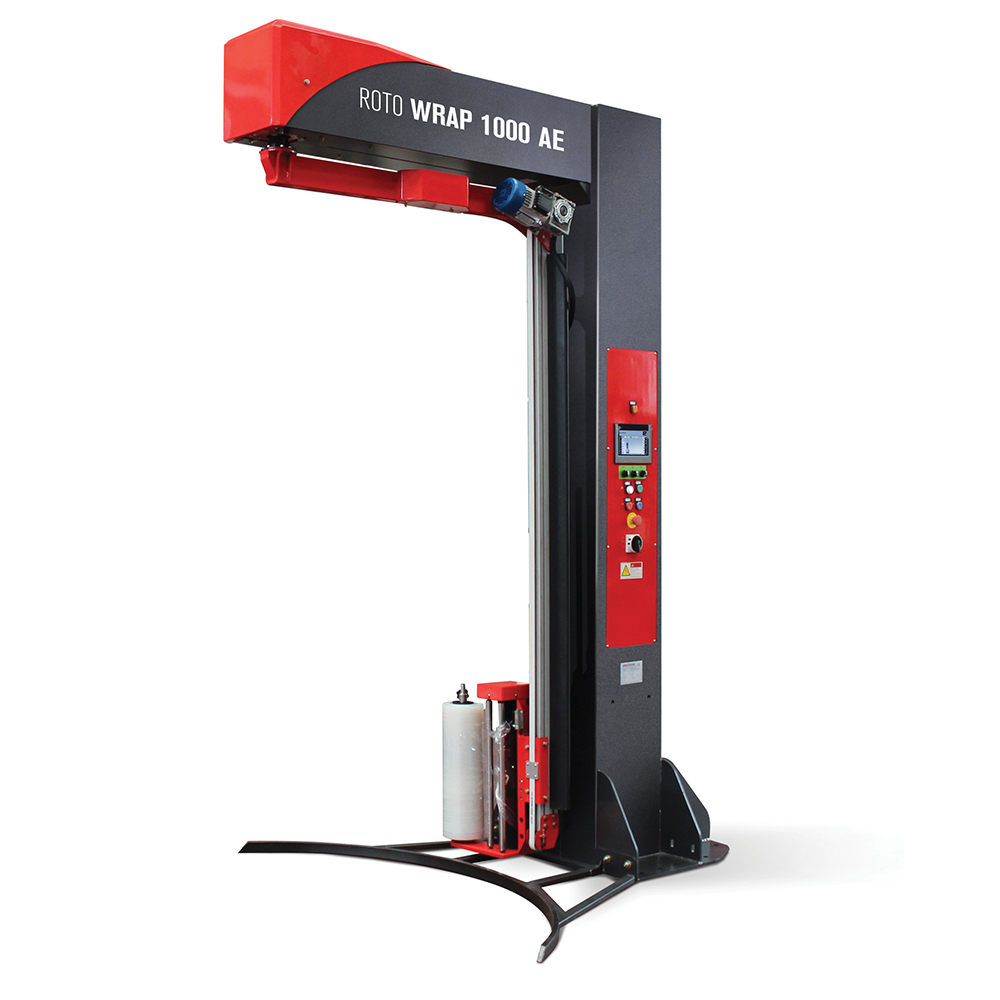

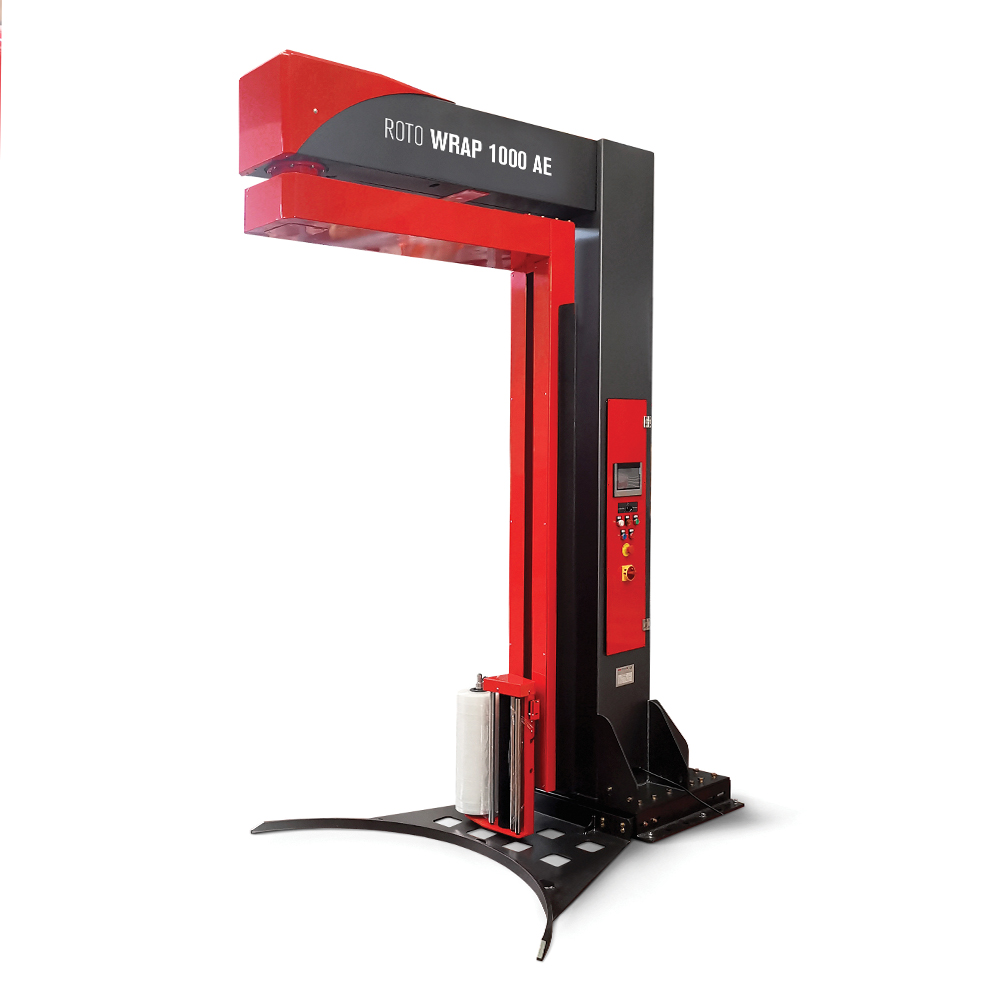

Il modello Roto Wrap 1000 AE è una macchina semiautomatica a braccio rotante con carrello a frizione elettromagnetica. Questo avvolgipallet è adatto per la pallettizzazione di carichi instabili sia pesanti che leggeri.





Touch monitor color

Prestiro motorizzato a rapporti fissi

Braccio rotante

Imballi con pesi illimitati



Avvolgipallet a braccio rotante Roto Wrap 1000 AE con frizione elettromagnetica

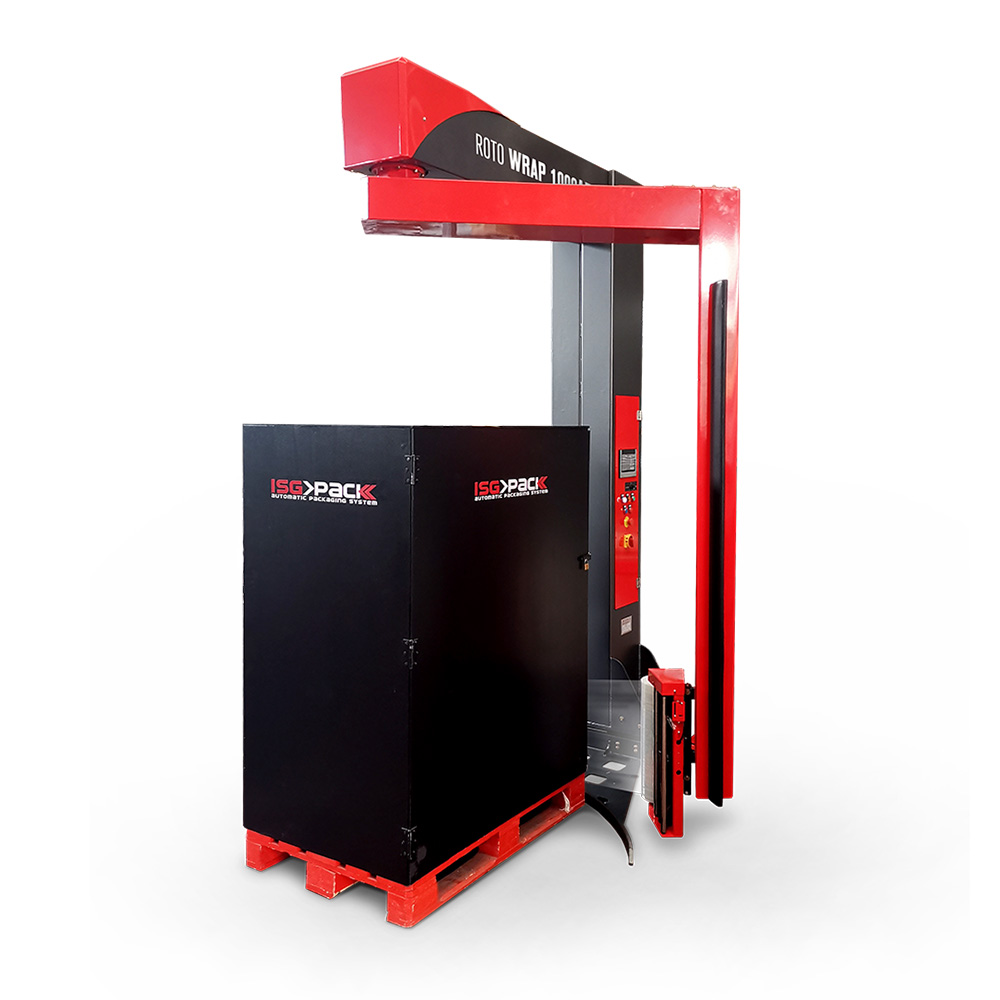

L’avvolgipallet a braccio rotante Roto Wrap 1000 AE permette di pallettizzare carichi instabili sia pesanti che leggeri. Il sistema di partenza e l’arresto della ruota motrice avvengono senza contraccolpi e senza inerzia, inoltre non sono necessarie le protezioni antinfortunistiche fisse poiché il motore autofrenante abbinato al paraurti anteriore (Bumper) blocca istantaneamente la rotazione al minimo contatto con un ostacolo. La struttura della macchina è contrappesata e richiede fissaggi al pavimento.

Caratteristiche generali dell’avvolgipallet

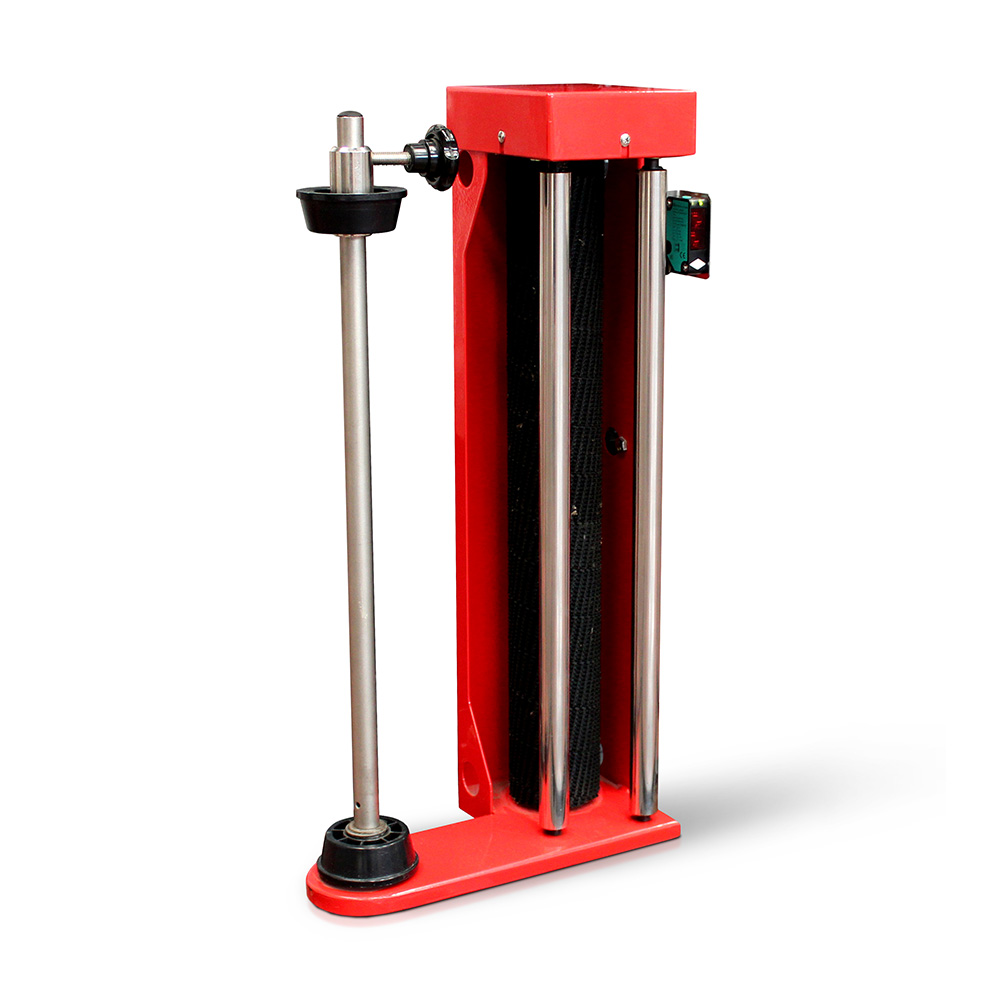

L’avvolgipallet Roto Wrap 1000 AE è corredato di un sistema su carrello prestiro con frizione elettromagnetica e può lavorare prodotti con dimensioni di L 1200 x W 1200 x H 2200 mm, supportando carichi dal peso illimitato. Oltre ad avere la possibilità di regolare il numero di giri sulla parte bassa e alta del pallet, è possibile regolare anche l’avvio graduale della rotazione del braccio rotante tramite inverter. La macchina è dotata di PLC e display touch screen a colori da 7,2″ che permettono di gestire parametri come la velocità di salita e discesa del carrello, ritardo lettura fotocellula, contacicli, ecc.

Layout Roto Wrap 1000 AE

Caratteristiche e parametri della macchina avvolgitrice

Caratteristiche tecniche dell'avvolgipallet
  • Struttura macchina in lamiera d’acciaio verniciata

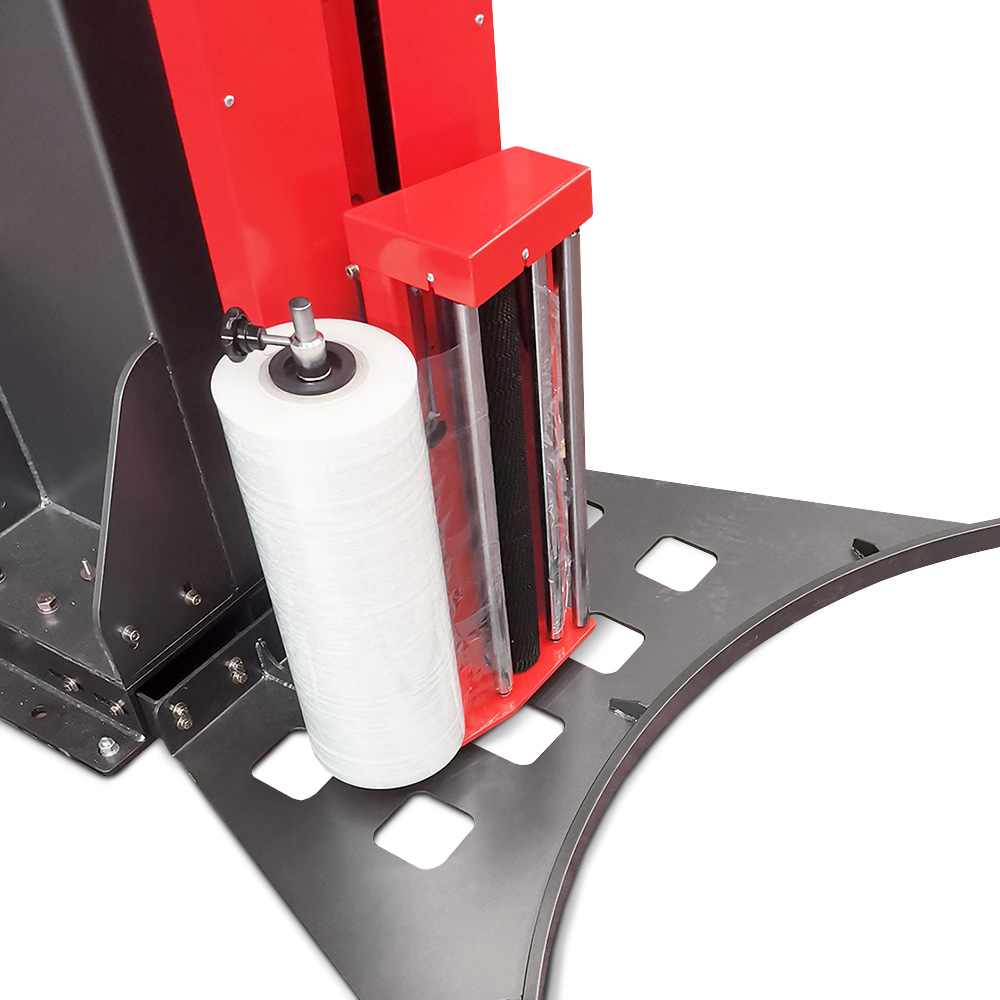

  • Trasmissione carrello portabobina con cinematismo a cinghia dentata
  • Diametro rotazione ø 1600 mm
  • Gestione macchina tramite PLC e display touch screen a colori da 7,2”
  • Dispositivo arresto di sicurezza tramite Bumper per le normative CE
  • Dispositivo di innesto / disinnesto freno per agevolare l’aggancio del film alla base del pallet
  • Avvisatore acustico ad inizio ciclo

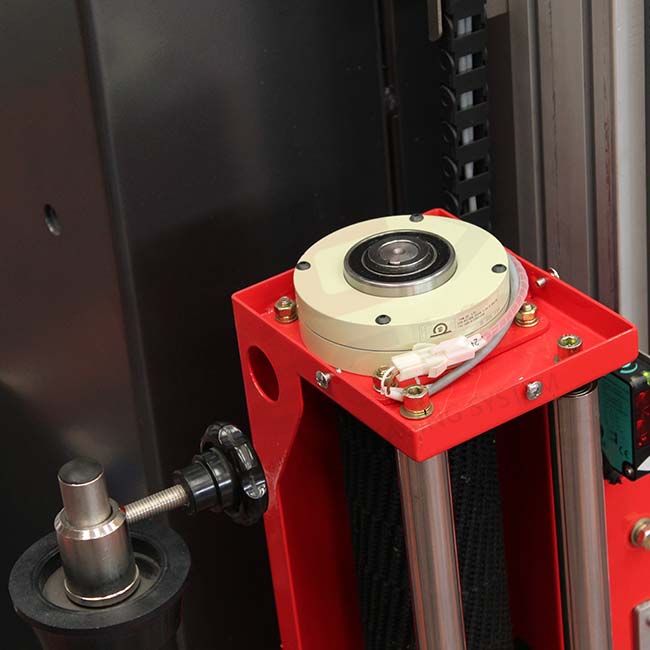

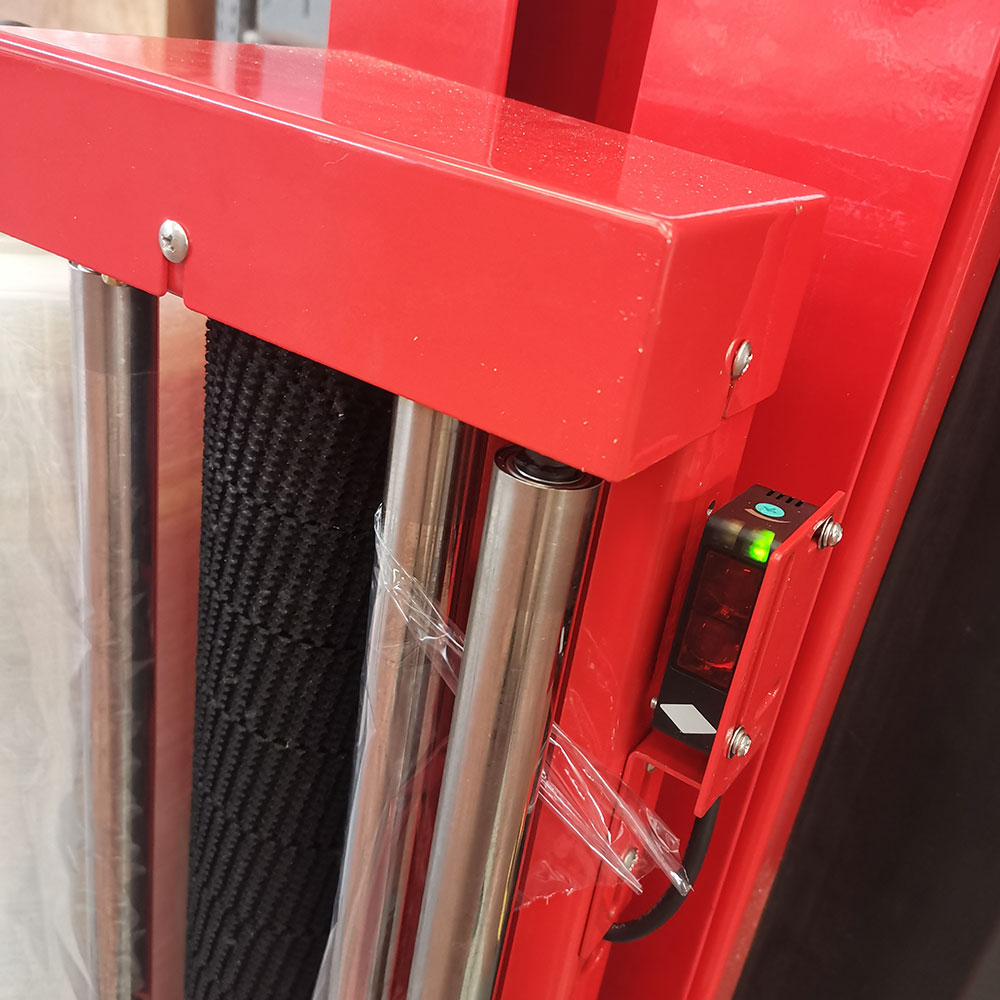

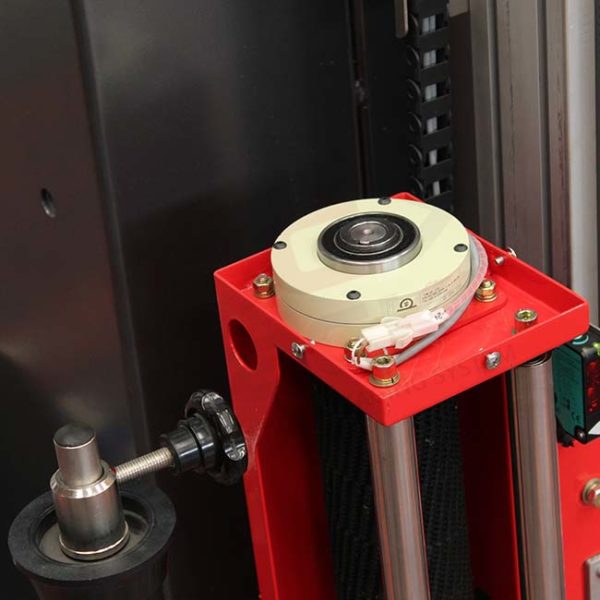

  • Tensionamento del film a frizione elettromagnetica regolabile da quadro comandi
  • Fungo di emergenza per le normative CE
  • Pulsante di riarmo macchina in funzione per le normative CE
  • Inverter per partenza progressiva ed arresto indicizzato del braccio rotante
  • Contacicli
  • Modalità gestione manuale della macchina
Parametri regolabili da quadro comandi
  • Regolazione digitale dei giri alla base del pallet
  • Regolazione digitale dei giri alla sommità del pallet
  • Regolazione velocità rotazione braccio da 0 a 10 giri / min.
  • Regolazione velocità salita / discesa carrello
  • Regolazione numero di cicli completi
  • Regolazione tempo indicizzazione braccio rotante
  • Regolazione digitale sbordo del film
Cicli selezionabili da quadro comandi
  • Ciclo salita e discesa
  • Ciclo solo salita
  • Ciclo di salita e discesa per mettifoglio
  • N° 8 cicli richiamabili da quadro comandi per differenti prodotti da avvolgere
Caratteristiche del prodotto lavorabile
  • Dimensioni Max Prodotto: L 1000 x W 1200 mm.
  • Altezza utile: H 2000 mm.
  • Peso max del prodotto: Infinito.
Caratteristiche bobina film
  • Dimensioni esterno massimo: 280 mm.
  • Dimensioni interno film: 76 mm.
  • Film altezza pellicola: 500 mm.
  • Peso massimo bobina: 16 Kg.
  • Spessore film: 12-35 my



Scheda tecnica PDF Box Wrap 800 B

RICHIEDI ORA UN PREVENTIVO GRATUITO

RISPARMIA TEMPO! Effettua una richiesta per ricevere la nostra migliore offerta su questo prodotto. In alternativa, per maggiori informazioni, puoi sempre contattarci allo 06.9160.7561.

Informazioni aggiuntive

Dimensione fasciapallet

L 3200 x W 2500 x H 2800 mm

Peso fasciapallet

700 Kg

Portata massima

Infinita

Raggio di rotazione

800 mm

Velocità rotazione del braccio

15 rpm

Velocità salita-discesa carrello

1,4 – 4 (m/min)

Tensionamento film

Frizione elettromagnetica

Dimensioni massime pallet

L 1000 x W 1200 x H 2000 mm

Tensione di alimentazione

220 Volt 1Ph

Frequenza di alimentazione

50/60 Hz

Potenza installata

1 Kw

Dimensioni massime bobina

H 500 mm Ø 280 mm

Peso massimo bobina

16 Kg

Spessore film

12 – 35 (µm)

Fotocellula lettura altezza carico

std
