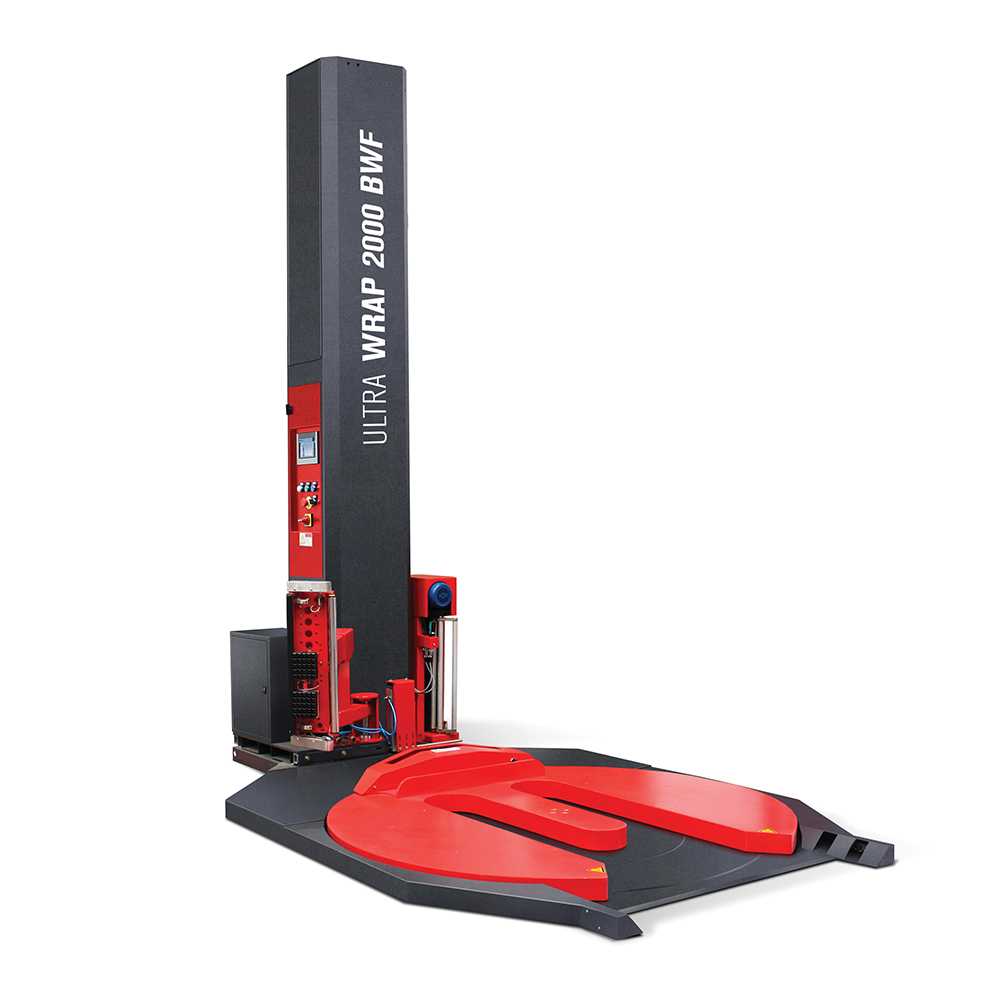

Avvolgipallet Ultra Wrap 2000 BWF

Disponibile

Richiedi ora un preventivo gratuito sulle nostre macchine



Il modello Ultra Wrap 2000 BWF è una macchina automatica a tavola aperta per accesso traspallet. La soluzione ideale per eseguire l'avvolgimento di pallet in modo completamente automatico senza ausilio di un operatore. Utilizza un prestiro motorizzato a rapporti fissi ed ha una velocità di rotazione tavola di 12 rpm (rotazioni per minuto).



Controllo remoto da radiocomando

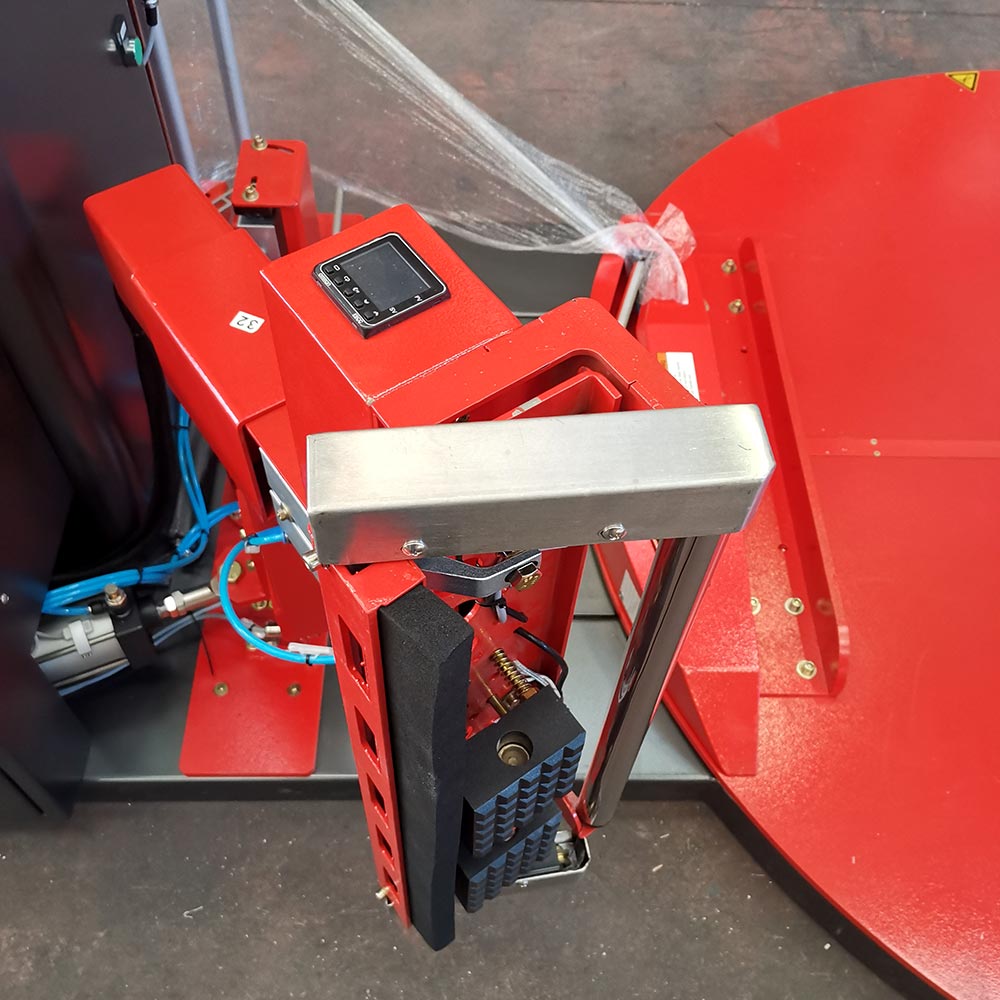

Sistema saldatura film

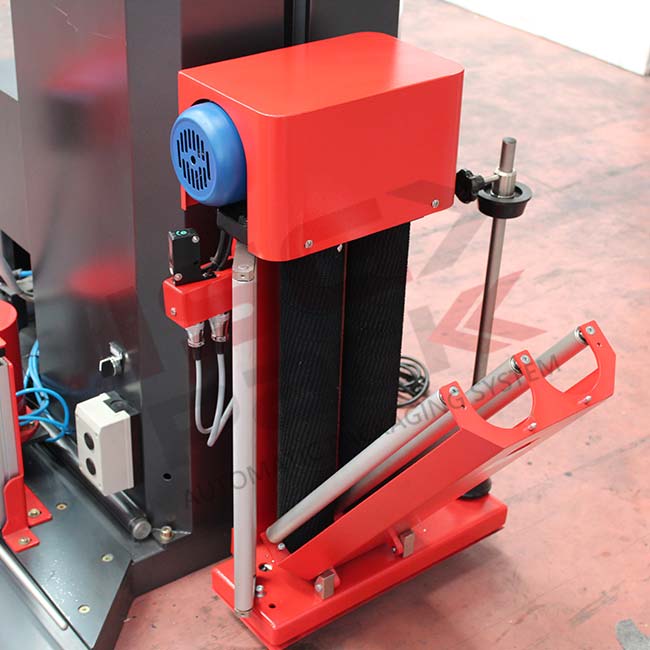

Prestiro motorizzato a rapporti fissi

Taglio automatico del film

Avvolgipallet automatico a tavola aperta dotato di gruppo pinza, taglio con saldacoda che garantisce una perfetta tenuta del film intorno al pallet.

L’avvolgipallet Ultra Wrap 2000 BWF è una macchina progettata per entrata del transpallet che favorisce le operazioni di caricamento dei prodotti sulla tavola. Rappresenta la soluzione ideale per eseguire l’avvolgimento del pallet in modo completamente automatico. La macchina è dotata del gruppo pinza e taglio con saldacoda che assicurano l’aggancio, il taglio e la saldatura del film, rimanendo perfettamente aderente al pallet. La macchina è alimentata elettricamente e necessita di una potenza energetica di 1,25 Kw. Ha una velocità di rotazione tavola di 12 rpm (rotazioni per minuto) e una velocità di salita e discesa del carrello di 1,4/4 m-min. Questo avvolgipallet è disponibile anche nella versione senza gruppo pinza con il modello Easy Wrap 2000 BW

Caratteristiche generali dell’avvolgipallet

L’avvolgipallet Ultra Wrap 2000 BWF ha un diametro del piatto di 1650 mm (standard) e può lavorare prodotti con dimensioni di L 1000 x W 1200 x H 2600 mm, supportando un peso massimo su piatto di 1200 Kg. Oltre ad avere la possibilità di regolare il numero di giri sulla parte bassa e alta del pallet, è possibile regolare anche l’avvio graduale della tavola tramite inverter. La macchina è dotata di PLC e display touch screen a colori da 7,2 che permettono di regolare ulteriori parametri come la velocità di salita e discesa del carrello, ritardo lettura fotocellula, contacicli, ecc.

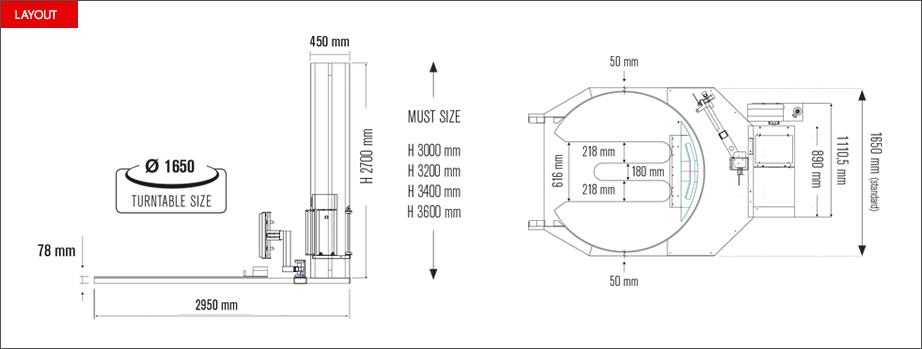

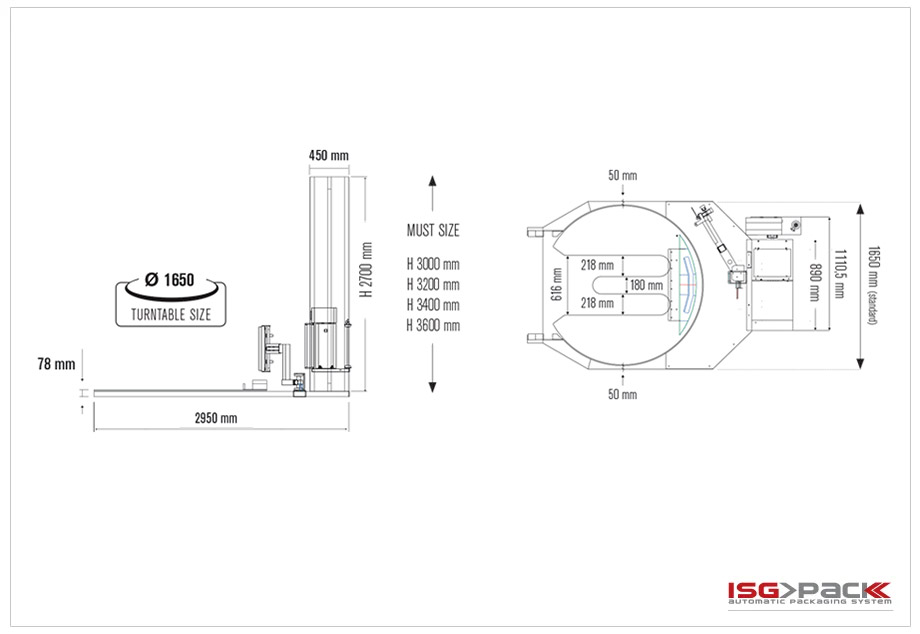

Layout Avvolgipallet a tavola aperta Ultra Wrap 2000 BWF

Caratteristiche e parametri dell’avvolgipallet

Caratteristiche tecniche
  • Struttura macchina in lamiera d’acciaio verniciata
  • Trasmissione carrello portabobina e piatto rotante con cinematismo a catena
  • Diametro tavola ø 1650 mm sagomata per entrata con transpallet
  • Sistema di aggancio taglio e saldatura del film
  • Saldatura del film controllato da termoregolatore
  • Ciclo di avvolgimento attivabile da radiocomando
  • Gestione macchina tramite PLC e display touch screen a colori da 7,2”
  • Dispositivo arresto di sicurezza alla base del carrello per le normative CE
  • Dispositivo di innesto / disinnesto freno per agevolare l’aggancio del film alla base del pallet
  • Avvisatore acustico e lampeggiante ad inizio ciclo
  • Prestiro motorizzato a rapporto fisso del 200% variabile con sostituzione di 2 ingranaggi 100%, 150%, 250%
  • Pulsante di riarmo macchina in funzione per le normative CE
  • Inverter per partenza progressiva ed arresto indicizzato della tavola
  • Contacicli
  • Modalità gestione manuale della macchina
E' possivile regolare da quadro comandi touch:
  • Regolazione digitale dei giri alla base del pallet (inizio ciclo)
  • Regolazione digitale dei giri alla sommità del pallet
  • Regolazione digitale velocità rotazione tavola da 0 a 10 giri / min.
  • Regolazione altezza carrello per apertura pinza aggancio film
  • Regolazione digitale velocità salita carrello
  • Regolazione digitale velocità discesa carrello
  • Regolazione numero di cicli completi
  • Regolazione posizione e rallentamento tavola a fine ciclo
  • Regolazione digitale sbordo del film
  • Regolazione dei parametri di saldatura e taglio film
  • Regolazione tempo soffio elimina coda
  • Regolazione velocità di erogazione film
  • Regolazione digitale per velocità della ralla
  • I/O per auto diagnostica
Cicli selezionabili da quadro comandi
  • Ciclo salita e discesa
  • Ciclo di salita e discesa per mettifoglio
  • Ciclo di salita e discesa con rinforzo
  • N° 10 cicli richiamabili da quadro comandi per differenti prodotti da avvolgere
Caratteristiche del prodotto lavorabile
  • Dimensioni Max Prodotto: L 1000 x W 1200 mm.
  • Altezza utile: H 2500 mm.
  • Peso max del prodotto: 1200 Kg.
Caratteristiche bobina film
  • Dimensioni esterno massimo: 280 mm.
  • Dimensioni interno film: 76 mm.
  • Film altezza pellicola: 500 mm.
  • Peso massimo bobina: 16 Kg.
  • Spessore del film: 12 – 35 my

Scarica il PDF della macchina

RICHIEDI ORA UN PREVENTIVO GRATUITO

RISPARMIA TEMPO! Effettua una richiesta per ricevere la nostra migliore offerta su questo prodotto. In alternativa, per maggiori informazioni, puoi sempre contattarci allo 06.9160.7561.

Informazioni aggiuntive

Dimensione fasciapallet

L 2950 x W 1650 x H 2700 mm

Peso fasciapallet

800 Kg

Diametro piatto

1650 mm

Portata massima

1200 Kg

Velocità rotazione tavola

0 – 12 (rpm)

Velocità salita-discesa carrello

1,4 – 4 (m/min)

Prestiro film

Motorizzarto

Dimensioni massime pallet

L 1000 x W 1200 x H 2500 mm

Tensione di alimentazione

220 Volt 1Ph

Frequenza di alimentazione

50/60 Hz

Potenza installata

1,25 Kw

Dimensioni massime bobina

H 500 mm Ø 280 mm

Peso massimo bobina

16 Kg

Spessore film

12 – 35 (µm)

Fotocellula lettura altezza carico

std

Inforcabilità

Posteriore
