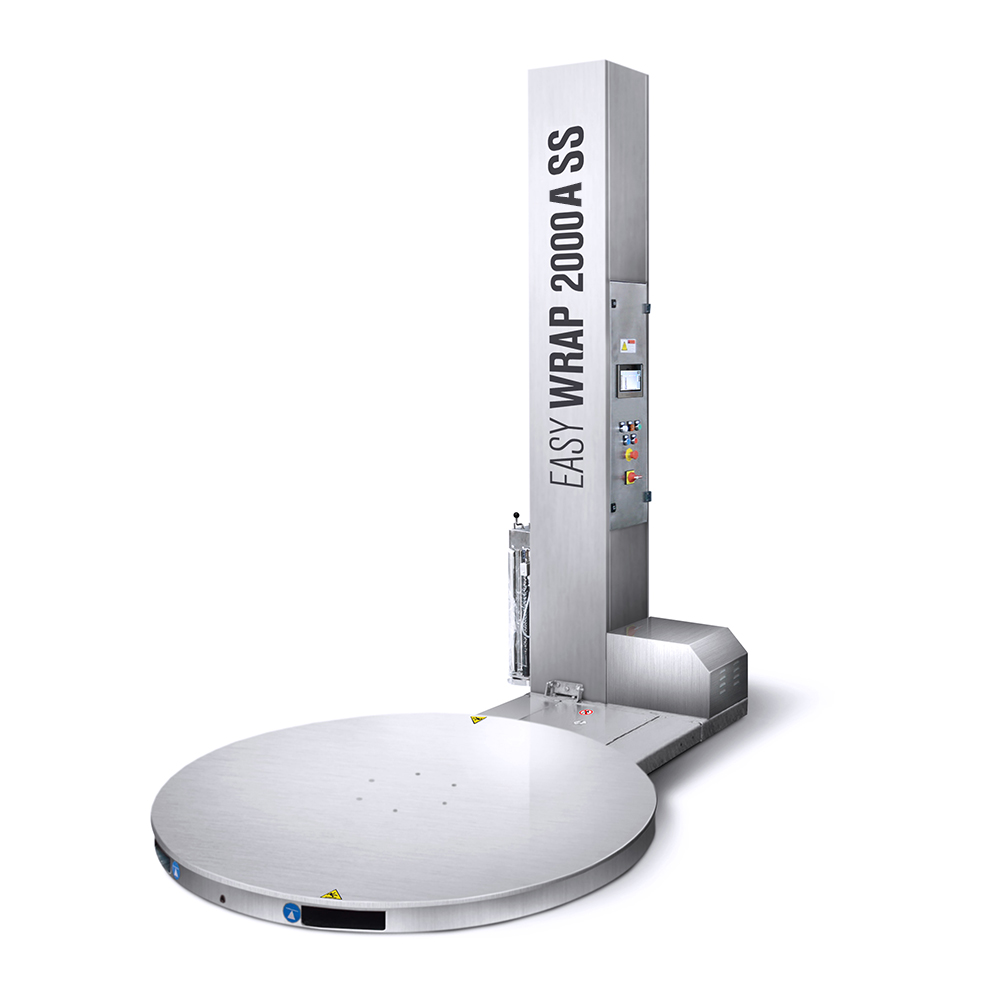

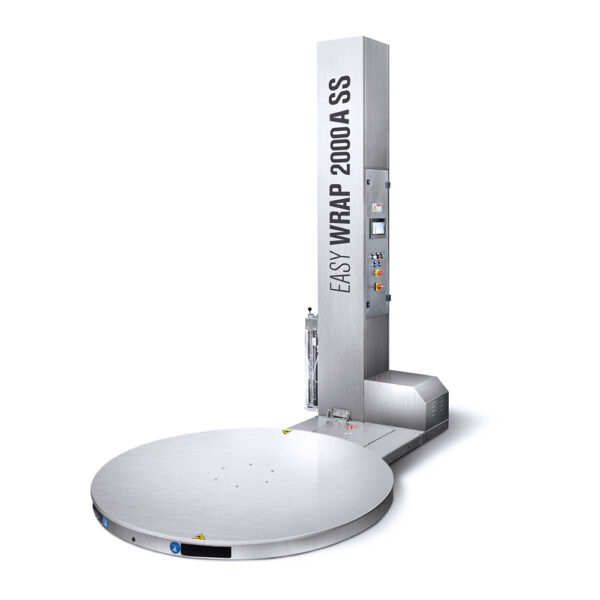

Avvolgipallet Easy Wrap 2000 A SS

Disponibile

Richiedi ora un preventivo gratuito sulle nostre macchine



L'avvolgipallet Easy Wrap 2000 A SS è una macchina semiautomatica per l’avvolgimento di carichi pallettizzati realizzata interamente in acciaio inox SUS 304. Il tensionamento del film avviene tramite una frizione meccanica (posizionata sulla parte superiore del carrello portabobina) regolabile manualmente dall'operatore. La macchina è dotata di PLC e display touch screen a colori da 7,2 ".

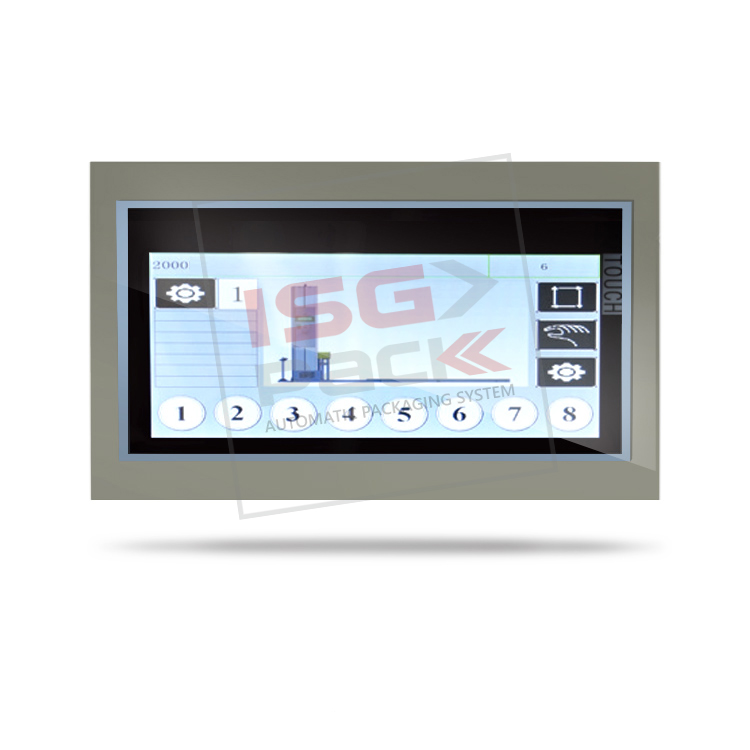

Touch monitor

Graphic display

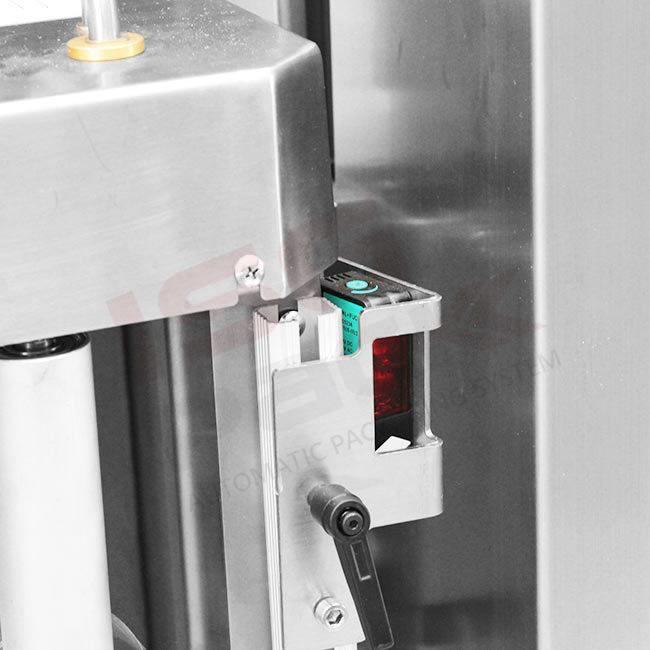

Sensore Fotocellula

Semplice assemblaggio

Avvolgipallet semiautomatico modello Easy Wrap 2000 A SS con tensionamento del film tramite frizione meccanica

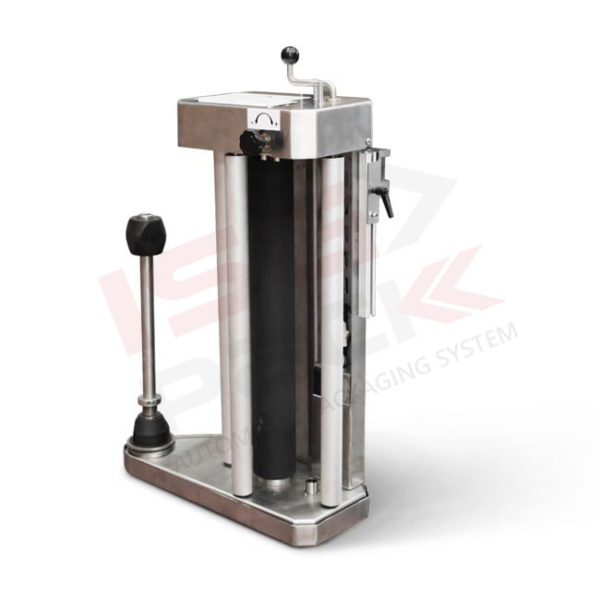

L’avvolgipallet Easy Wrap 2000 A SS è una macchina semiautomatica progettata per l’avvolgimento di carichi pallettizzati tramite film estensibile. L’intera struttura della macchina è realizzata in acciaio inox SUS 304. La macchina è alimentata elettricamente e  necessita di una potenza energetica di 1 Kw. Il tensionamento del film avviene tramite una frizione meccanica (posizionata sulla parte superiore del carrello portabobina) regolabile manualmente dall’operatore. In alternativa a questo modello è disponibile anche l’avvolgipallet Easy Wrap 2000 B SS con carrello prestiro a rapporti fissi configurabile da quadro comandi.

Caratteristiche generali dell’avvolgipallet

L’avvolgipallet Easy Wrap 2000 A SS ha un diametro del piatto di 1650 mm (standard) e può lavorare prodotti con dimensioni di L 1000 x W 1200 x H 2200 mm, supportando un peso massimo su piatto di  2000 Kg. Oltre a regolare il numero di giri sulla parte bassa e alta del pallet, è possibile gestire anche l’avvio graduale della tavola tramite inverter.

La macchina è dotata di PLC e display touch screen a colori da 7,2 che permettono di regolare ulteriori parametri come la velocità di salita e discesa del carrello, ritardo lettura fotocellula, contacicli, ecc.

Layout avvolgipallet 2000A SS e 2000B SS

Caratteristiche e parametri dell’avvolgipallet

Caratteristiche tecniche dell'avvolgipallet
  • Struttura macchina in acciaio Inox SUS 304
  • Colonna incernierata alla base per una facile e rapida installazione
  • Trasmissione carrello portabobina e piatto rotante con cinematismo a catena
  • Gestione macchina tramite PLC e display touch screen a colori da 7,2”
  • Dispositivo arresto di sicurezza alla base del carrello per le normative CE
  • Dispositivo di innesto / disinnesto freno per agevolare l’aggancio del film alla base del pallet
  • Avvisatore acustico e lampeggiante ad inizio ciclo
  • Tensionamento del film mediante frizione meccanica
  • Fungo di emergenza per le normative CE
  • Pulsante di riarmo macchina in funzione per le normative CE
  • Possibilità di inforcamento macchina anteriore / posteriore con carrello elevatore
  • Inverter per partenza progressiva ed arresto indicizzato della tavola
  • Contacicli
  • Modalità gestione manuale della macchina
E' possibile regolare da quadro comandi:
  • Regolazione digitale dei giri alla base del pallet (inizio ciclo)
  • Regolazione digitale dei giri alla sommità del pallet
  • Regolazione digitale dei giri alla base del pallet (fine ciclo)
  • Regolazione digitale velocità rotazione tavola da 0 a 12 giri / min.
  • Regolazione digitale velocità salita carrello
  • Regolazione digitale velocità discesa carrello
  • Regolazione numero di cicli completi
  • Regolazione tempo indicizzazione tavola
  • Regolazione digitale sbordo del film
Cicli selezionabili da quadro comandi:
  • Ciclo salita e discesa
  • Ciclo solo salita
  • Ciclo di rinforzo ad altezza preimpostata (ciclo salita, ciclo salita / discesa)
  • Ciclo con impostazione di quota (Altimetro) ed esclusione lettura fotocellula
  • Ciclo di salita e discesa per mettifoglio
  • N° 10 cicli richiamabili da quadro comandi per differenti prodotti da avvolgere
Caratteristiche del prodotto lavorabile
  • Dimensioni Max Prodotto: L 1000 x W 1200 mm.
  • Altezza utile: H 2200 mm.
  • Peso max del prodotto: 2000 Kg.
Caratteristiche bobina film
  • Diametro esterno massimo: 280 mm
  • Altezza bobina film: 500 mm
  • Spessore del film: 12 – 35 my
  • Diametro interno bobina film: 76 mm
  • Peso massimo bobina: 16 Kg

Scarica il PDF della macchina

RICHIEDI ORA UN PREVENTIVO GRATUITO

RISPARMIA TEMPO! Effettua una richiesta per ricevere la nostra migliore offerta su questo prodotto. In alternativa, per maggiori informazioni, puoi sempre contattarci allo 06.9160.7561.

Informazioni aggiuntive

Dimensione fasciapallet

L 2600 x W 1650 x H 2400 mm

Peso fasciapallet

600 Kg

Diametro piatto

1650 mm

Portata massima

2000 Kg

Velocità rotazione tavola

0 – 12 (rpm)

Velocità salita-discesa carrello

1,4 – 4 (m/min)

Tensionamento film

Frizione meccanica

Dimensioni massime pallet

L 1000 x W 1200 x H 2200 mm

Tensione di alimentazione

220 Volt 1Ph

Frequenza di alimentazione

50/60 Hz

Potenza installata

1 Kw

Dimensioni massime bobina

H 500 mm Ø 280 mm

Peso massimo bobina

16 Kg

Spessore film

12 – 35 (µm)

Fotocellula lettura altezza carico

std

Inforcabilità

Anteriore e posteriore

Avvolgipallet Easy Wrap 2000 A SS. Fasciapallet distribuito dalla ISG PACK

Avvolgipallet Easy Wrap 2000 A SS
