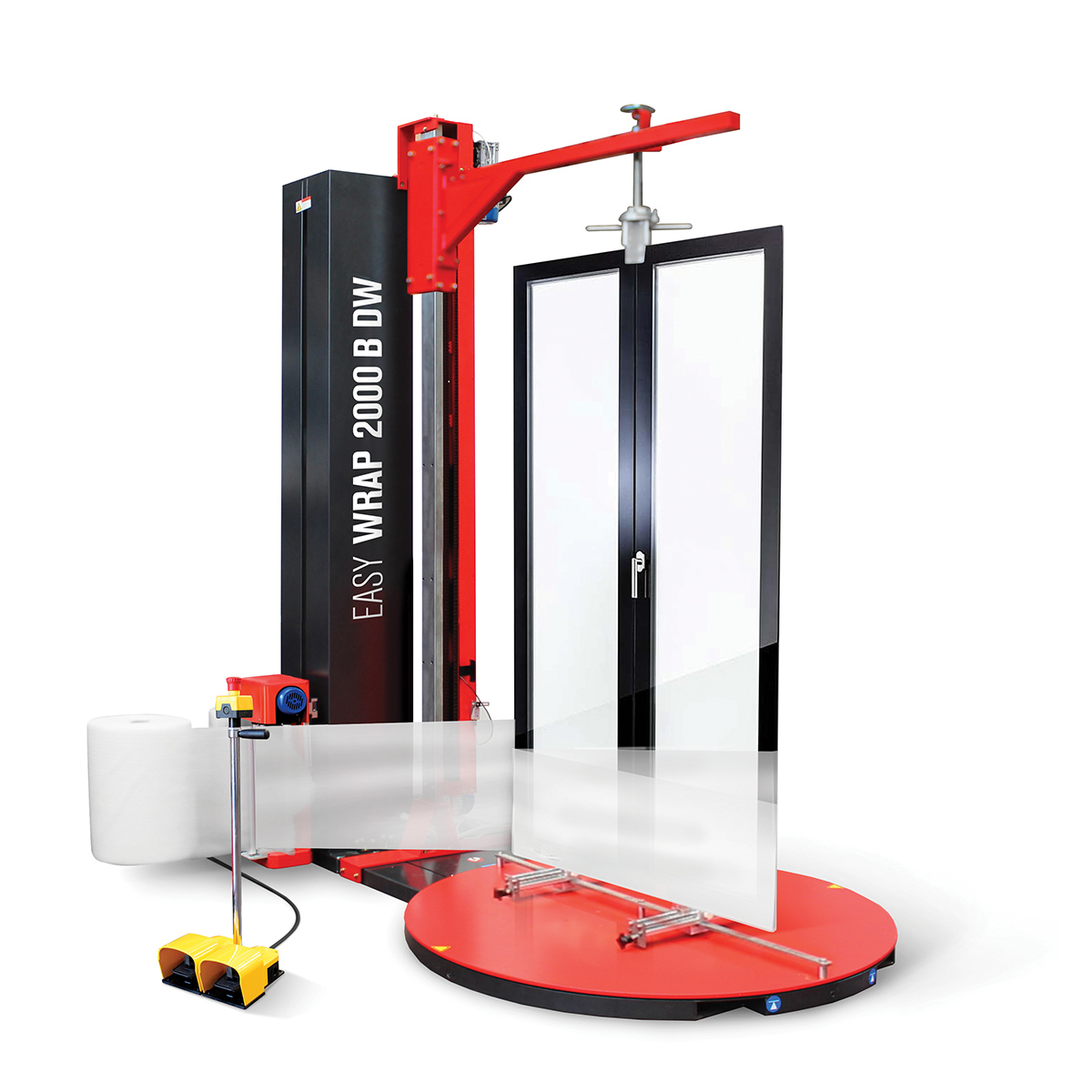

Avvolgipallet per porte e finestre Easy Wrap 2000 B DW

Disponibile

Richiedi ora un preventivo gratuito sulle nostre macchine



Il modello Easy Wrap 2000 B DW è una macchina semiautomatica progettata per l'avvolgimento in verticale di serramenti, porte, box doccia ecc. La macchina è predisposta di un prestiro motorizzato e un quadro comandi touch screen a colori da 7,2 ".

Touch monitor

Prestiro motorizzato a rapporti fissi

Automatic film cutting

Avvolgipallet per l’imballo di serramenti e porte tramite film estensibile

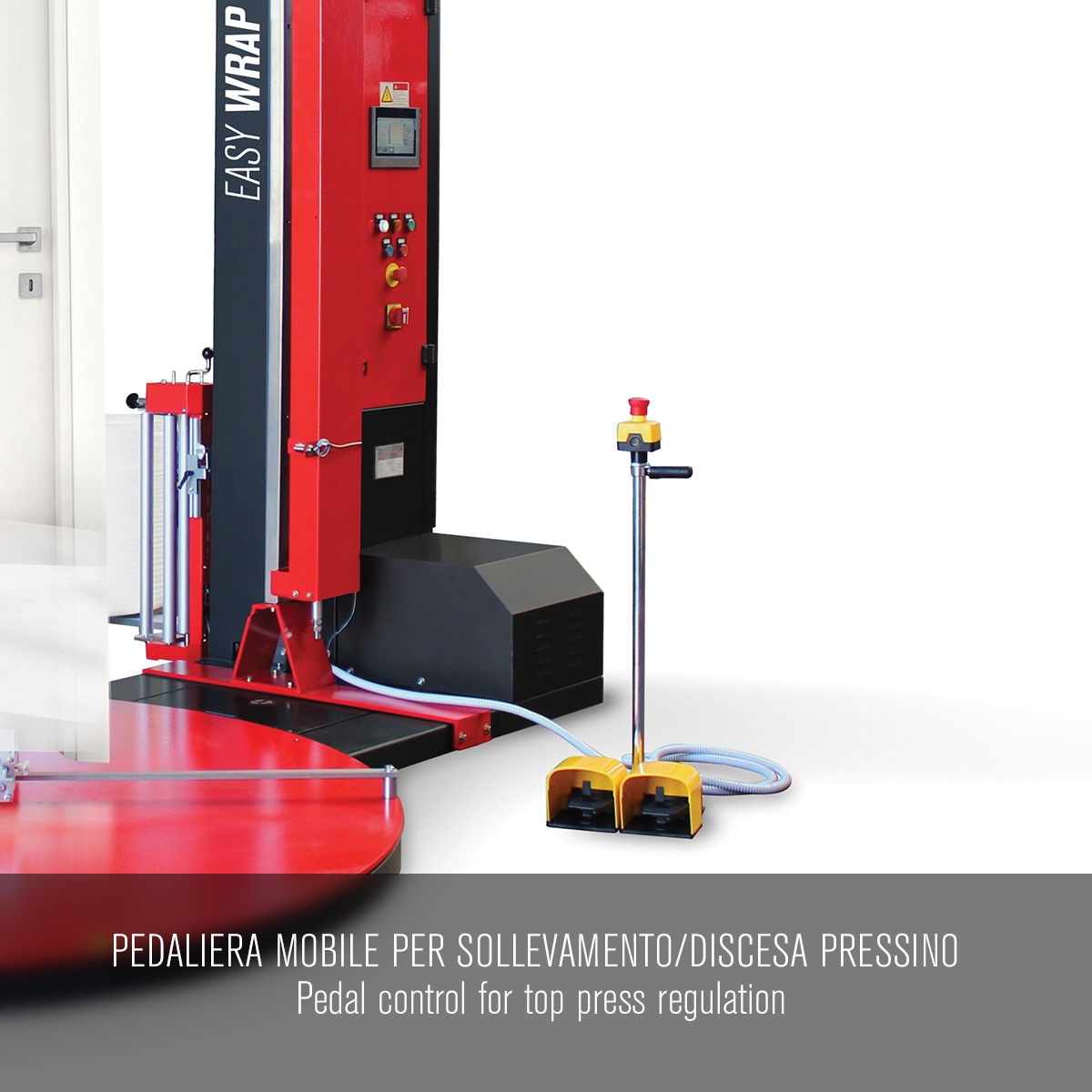

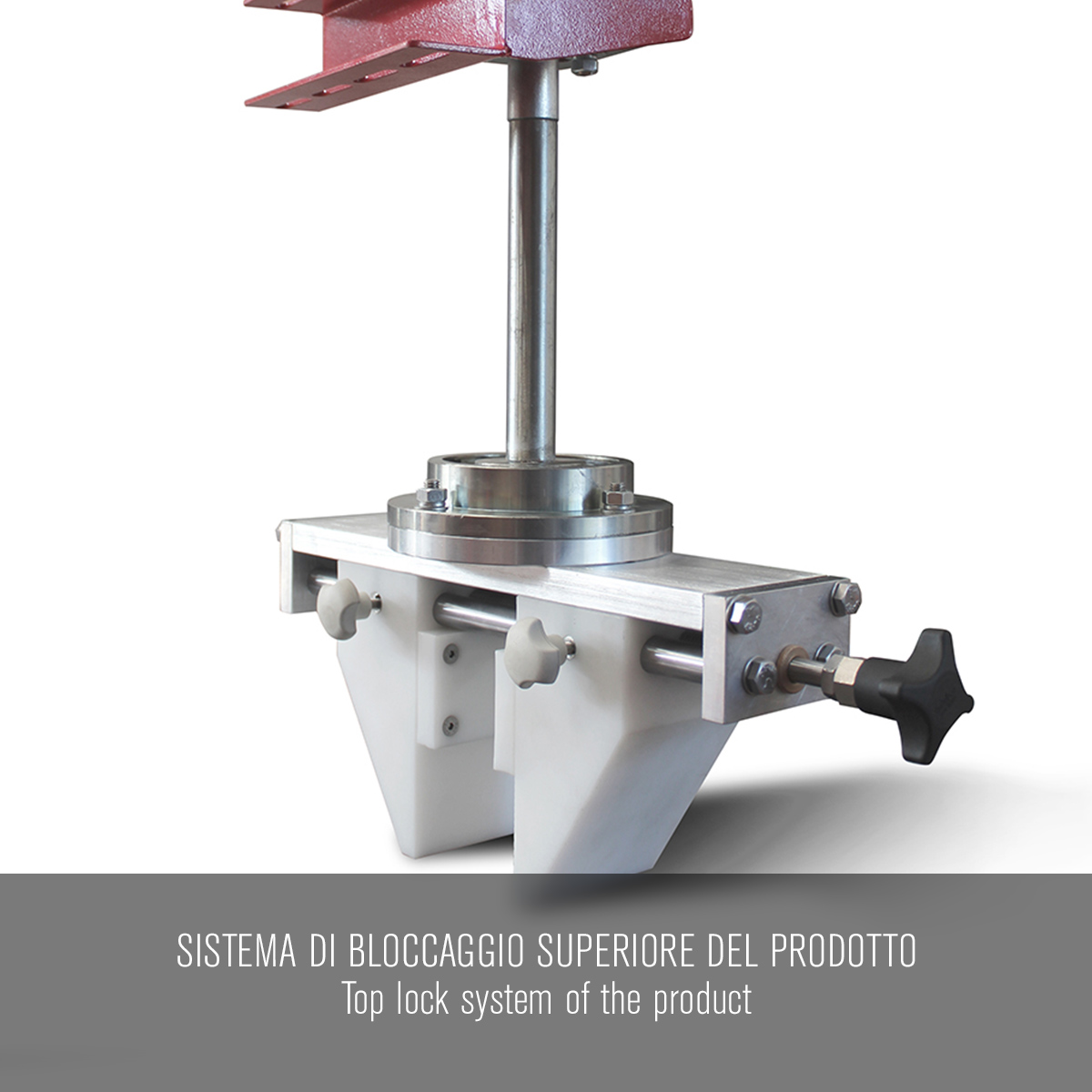

L’avvolgipallet per porte e finestre modello Easy Wrap 2000 B DW è una macchina avvolgitrice progettata per l’avvolgimento di carichi come porte, serramenti, reti, box doccia ecc. L’avvolgipallet è munito di un pressino stabilizzatore elettrico comandato da una pedaliera a doppia funzione che permette all’operatore di alzare ed abbassare il pressino per il bloccaggio del prodotto da imballare. Il dispositivi di bloccaggio del prodotto sono posizionati sia nella parte alta sia alla base della tavola rotante.

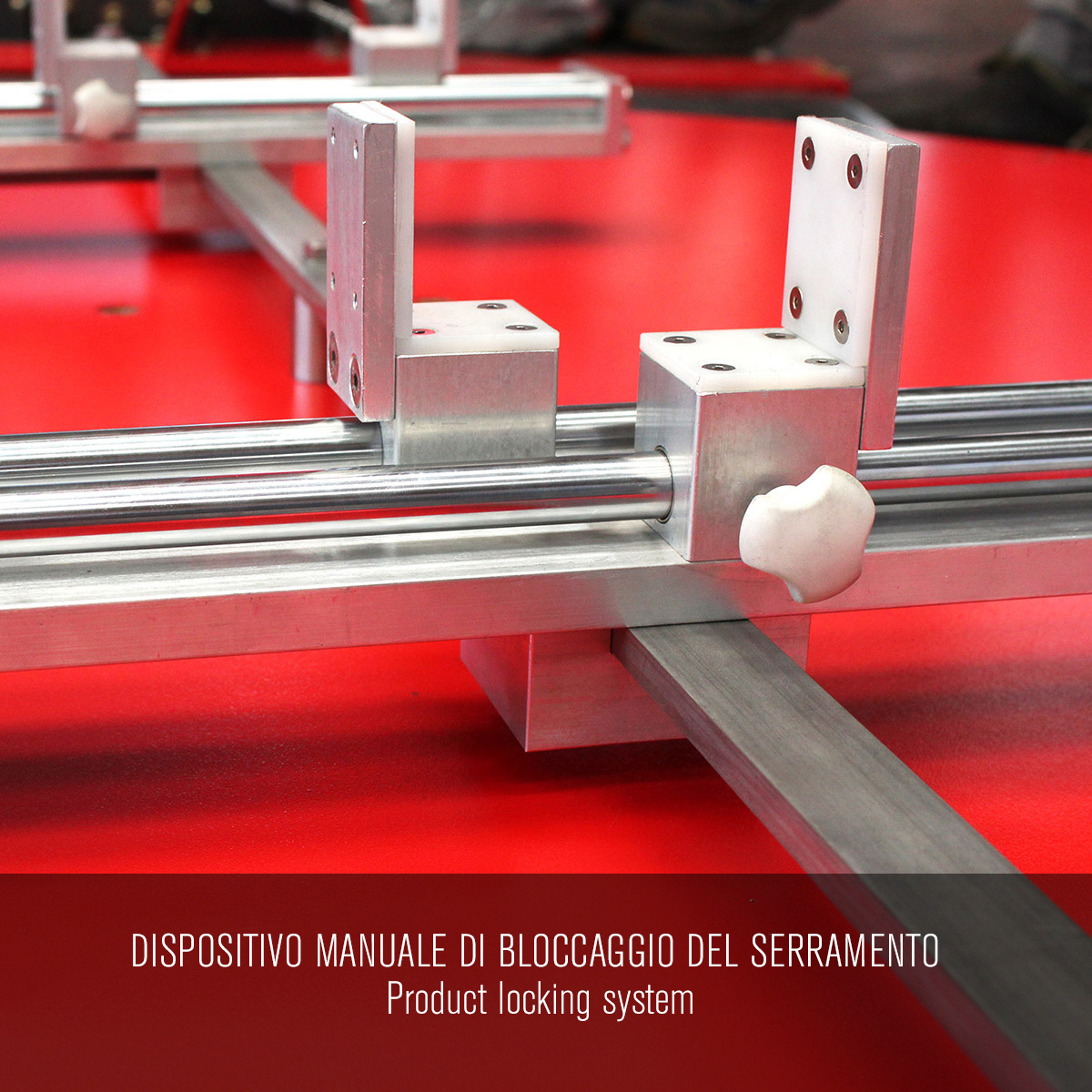

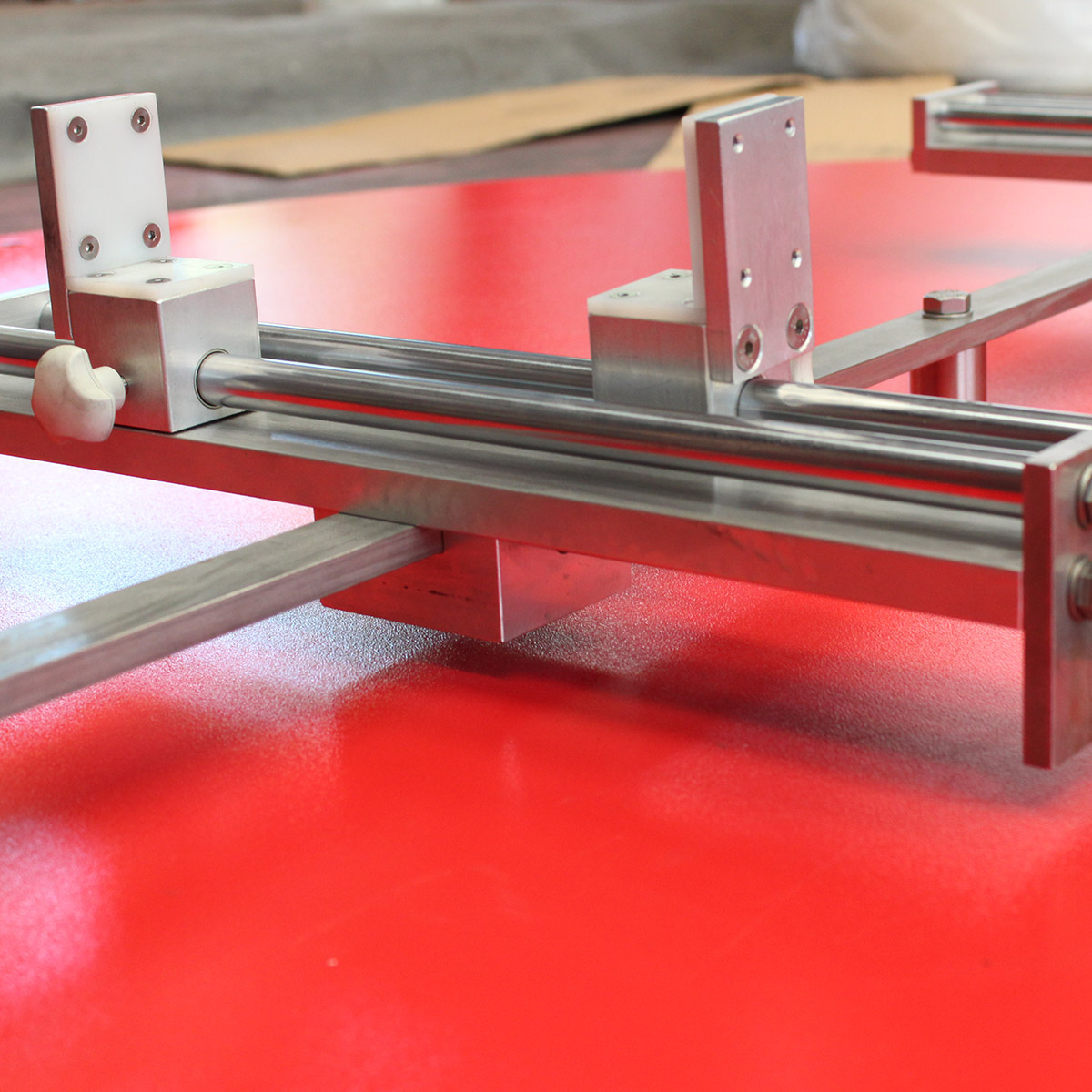

Nel sistema di bloccaggio inferiore, l’operatore può regolare, in maniera molto semplice, la larghezza e lo spessore del prodotto da avvolgere. Questa macchina imballatrice da la possibilità (rimuovendo dalla base rotante il sistema di bloccaggio prodotti) di essere utilizzata anche come un comune avvolgipallet per la fasciatura di carichi pallettizzati.

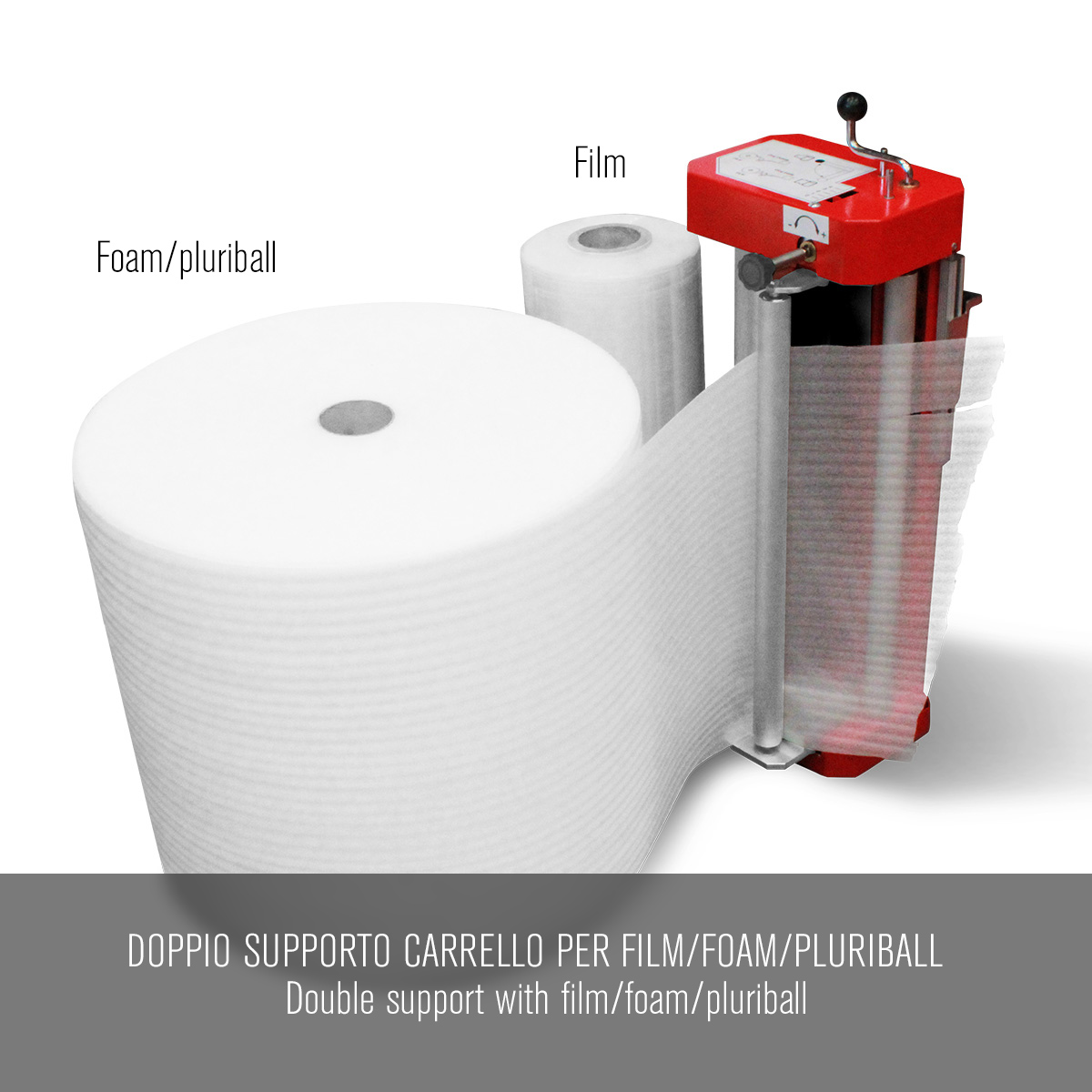

Nuovo carrello meccanico a doppia bobina

Per ottenere una maggiore protezione dei prodotti, la ISG PACK ha realizzato un sistema di carrello a doppia bobina, che garantisce un imballo resistente al trasporto o all’immagazzinamento, grazie all’abbinamento del film estensibile e foam/pluriball. Per la fasciatura di prodotti leggeri, come ad esempio una porta, l’operatore può operare in piena autonomia senza l’ausilio di un altre persone.

A differenza del modello Easy wrap 2000A DW predispone di un prestiro motorizzato a rapporti fissi.



Caratteristiche generali dell’avvolgipallet

L’avvolgipallet Easy Wrap 2000 B DW ha un diametro del piatto di 1650 mm (standard) e può lavorare prodotti con dimensioni di L 2000 x W 50/200 x H 2000 mm, supportando un peso massimo su piatto di  200 Kg. Oltre ad avere la possibilità di regolare il numero di giri sulla parte bassa e alta del pallet, è possibile gestire anche l’avvio graduale della tavola tramite inverter. La macchina è dotata di PLC e display touch screen a colori da 7,2 che permettono di regolare fino a tre differenti tipologie di avvolgimento del prodotto, oltre all’impostazione dei parametri come la velocità di salita e discesa del carrello, ritardo lettura fotocellula, contacicli, ecc.

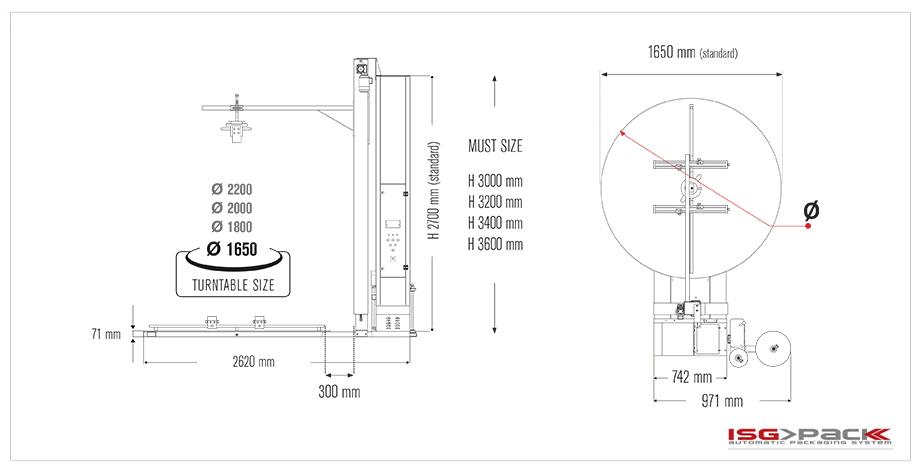

Layout easy wrap 2000 DW

Caratteristiche e parametri dell’avvolgipallet

Caratteristiche tecniche
  • Struttura macchina in lamiera d’acciaio verniciata
  • Pressino stabilizzatore elettrico
  • Trasmissione carrello portabobina e piatto rotante con cinematismo a catena

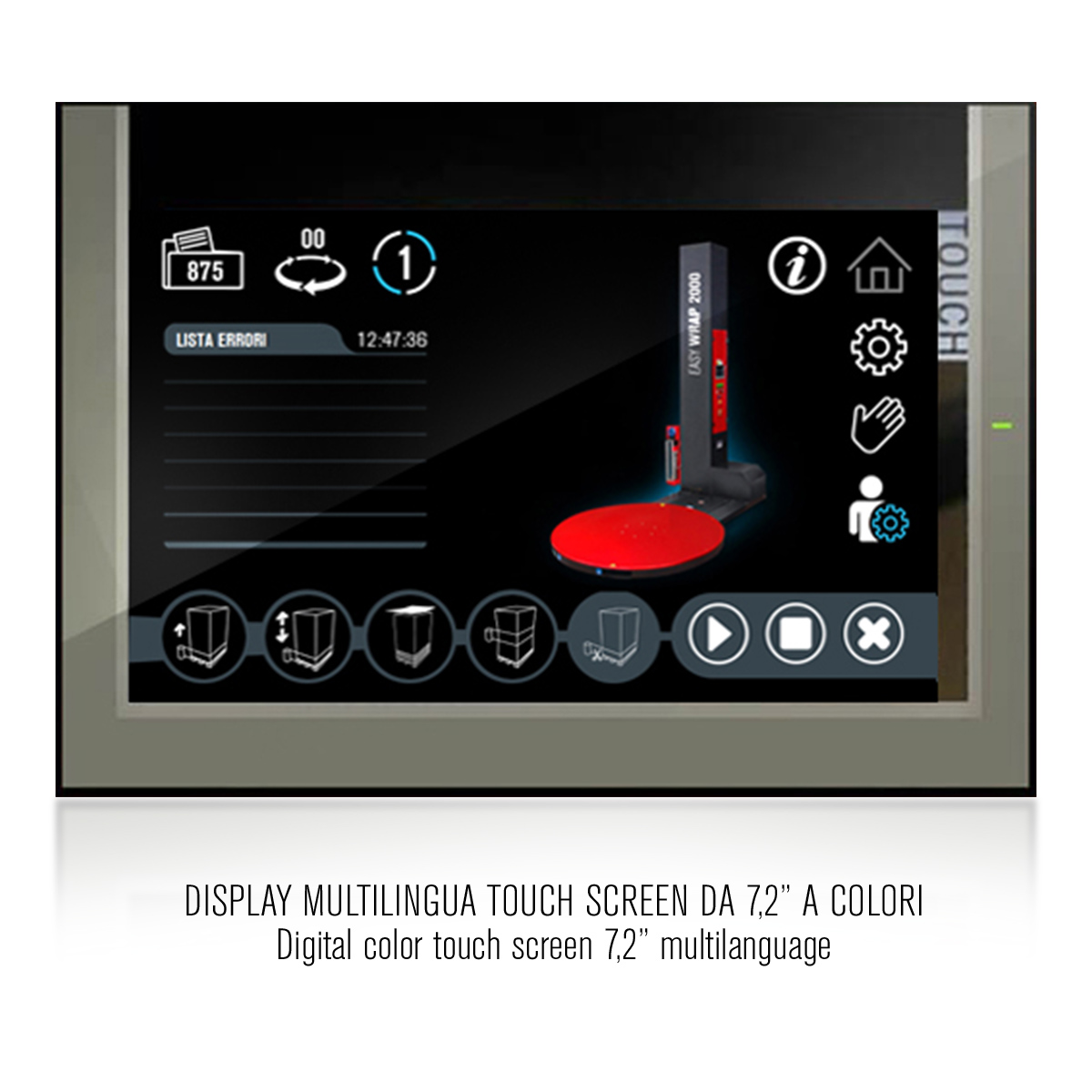

  • Gestione macchina tramite PLC e display touch screen a colori da 7,2”
  • Dispositivo arresto di sicurezza alla base del carrello per le normative CE
  • Dispositivo di innesto/disinnesto freno per agevolare l’aggancio del film alla base del pallet
  • Sistema bloccaggio prodotto tramite guide regolabili superiori/inferiori (100 Kg)
  • Prestiro film motorizzato a rapporto fisso del 200% variabile con sostituzione di 2 ingranaggi 100%, 150%, 250%
  • Taglio automatico del film a fine ciclo
  • Fungo di emergenza per le normative CE
  • Pulsante di riarmo macchina in funzione per le normative CE
  • Possibilità di inforcamento macchina anteriore/posteriore con carrello elevatore
  • Inverter per partenza progressiva ed arresto indicizzato della tavola
  • Contacicli
  • Modalità gestione manuale della macchina
E' possibile gestire da quadro comandi:
  • Regolazione digitale dei giri alla base del pallet (inizio ciclo)
  • Regolazione digitale dei giri alla sommità del pallet
  • Regolazione digitale dei giri alla base del pallet (fine ciclo)
  • Regolazione digitale velocità rotazione tavola da 0 a 12 giri / min.
  • Regolazione digitale velocità salita carrello
  • Regolazione digitale velocità discesa carrello
  • Regolazione numero di cicli completi
  • Regolazione tempo indicizzazione tavola
  • Regolazione digitale sbordo del film
  • Regolazione dei parametri del taglio film
  • Inclusione/esclusione taglio automatico del film
Cicli selezionabili da quadro comandi
  • Ciclo salita e discesa
  • Ciclo solo salita
  • Ciclo di rinforzo ad altezza preimpostata (ciclo salita, ciclo salita / discesa)
  • Ciclo con impostazione di quota (Altimetro) ed esclusione lettura fotocellula
  • Ciclo di salita e discesa per mettifoglio
  • N° 10 cicli richiamabili da quadro comandi per differenti prodotti da avvolgere
Caratteristiche del prodotto lavorabile
  • Dimensioni Max Prodotto: L 2000 x W 50/200 mm.
  • Altezza utile: H 2200 mm.
  • Peso max del prodotto: 100 Kg.
Caratteristiche bobina film
  • Diametro esterno massimo: 280 mm
  • Altezza bobina film: 500 mm
  • Spessore del film: 12 – 35 my
  • Diametro interno bobina film: 76 mm
  • Peso massimo bobina: 16 Kg

Scarica il PDF della macchina

RICHIEDI ORA UN PREVENTIVO GRATUITO

RISPARMIA TEMPO! Effettua una richiesta per ricevere la nostra migliore offerta su questo prodotto. In alternativa, per maggiori informazioni, puoi sempre contattarci allo 06.9160.7561.

Informazioni aggiuntive

Dimensione fasciapallet

L 2620 x W 1650 x H 2700 mm

Peso fasciapallet

800 Kg

Diametro piatto

1650 mm

Portata massima

100 Kg

Velocità rotazione tavola

0 – 12 (rpm)

Velocità salita-discesa carrello

1,4 – 4 (m/min)

Prestiro film

Motorizzarto

Dimensioni massime pallet

L 2000 x W 50-200 x H 2200 mm (Standard)

Tensione di alimentazione

220 Volt 1Ph

Frequenza di alimentazione

50/60 Hz

Potenza installata

1,25 Kw

Dimensioni massime bobina

H 500 mm Ø 280 mm

Bobina secondaria

Foam/Pluriball

Peso massimo bobina

16 Kg

Spessore film

12 – 35 (µm)

Fotocellula lettura altezza carico

std

Inforcabilità

Anteriore e posteriore
