Avvolgipallet Easy Wrap 2000 A

Disponibile

Richiedi ora un preventivo gratuito sulle nostre macchine

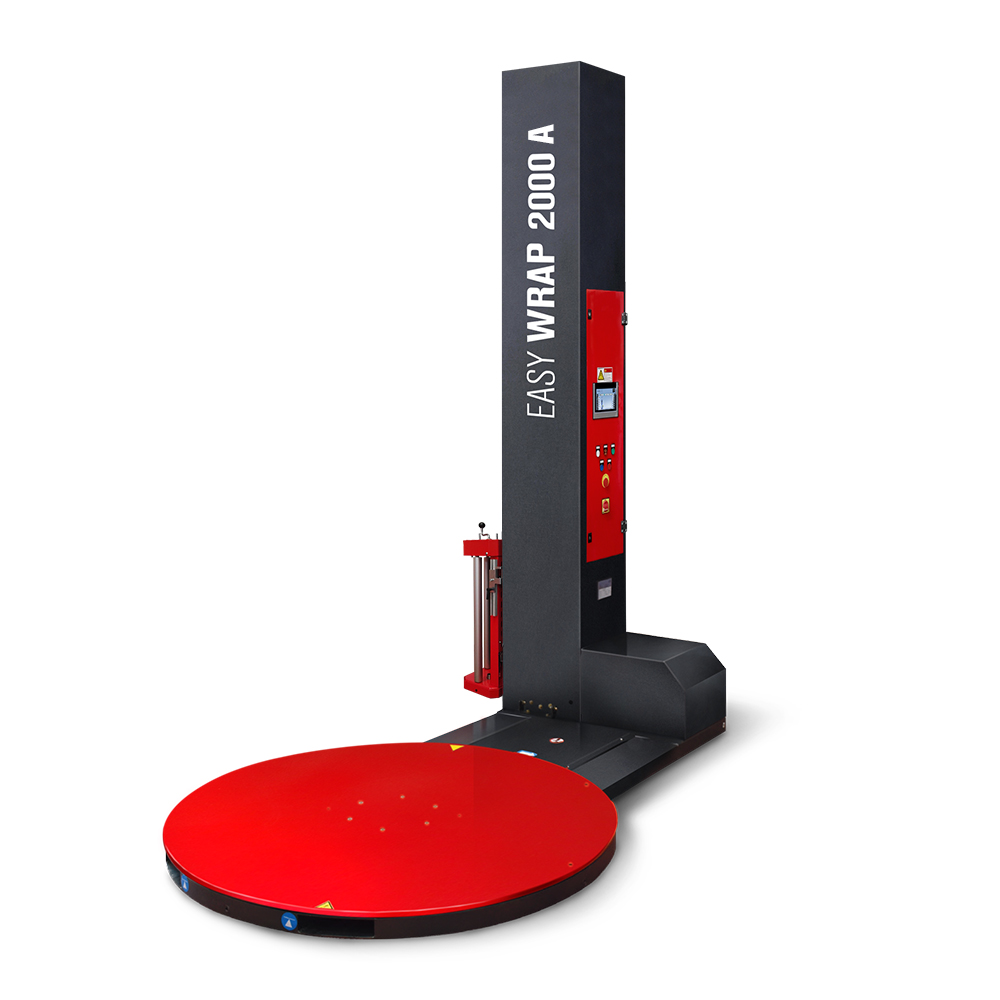

L'avvolgipallet  Easy Wrap 2000 A è una macchina semiautomatica per l’avvolgimento di carichi pallettizzati con film estensibile.

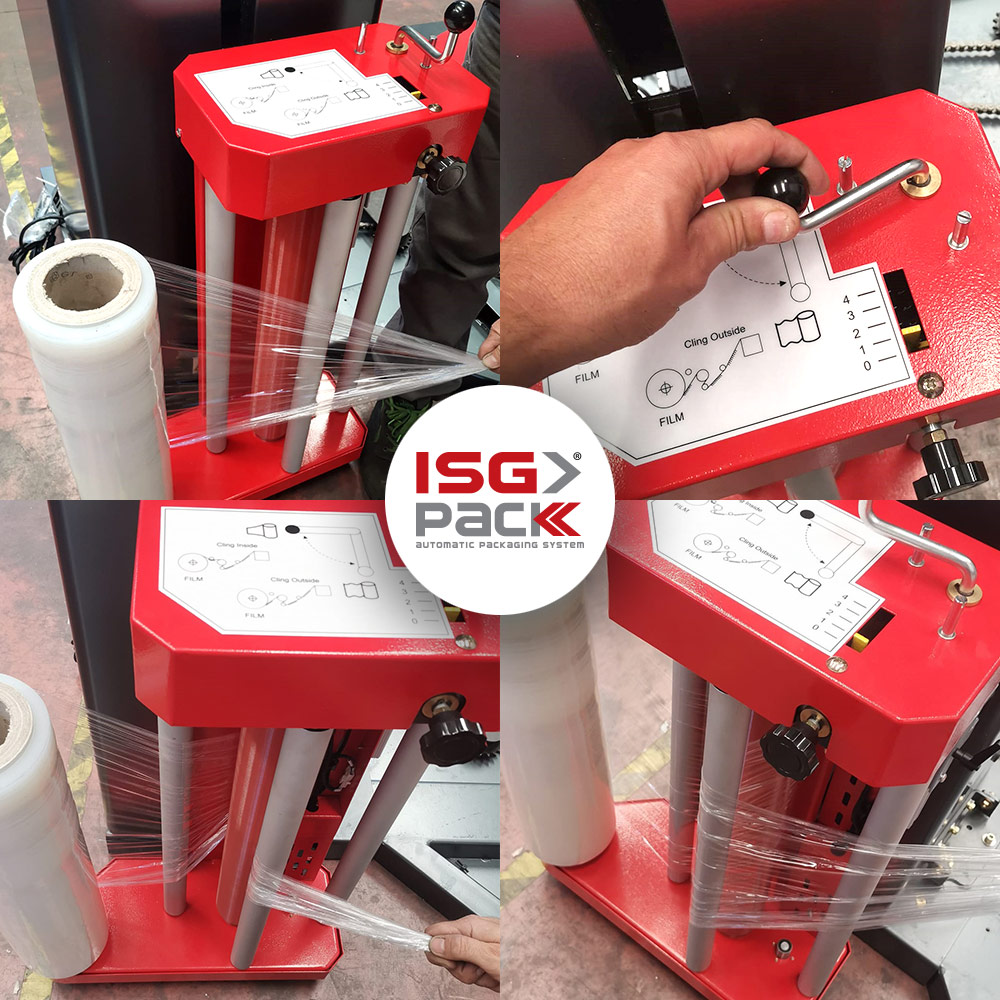

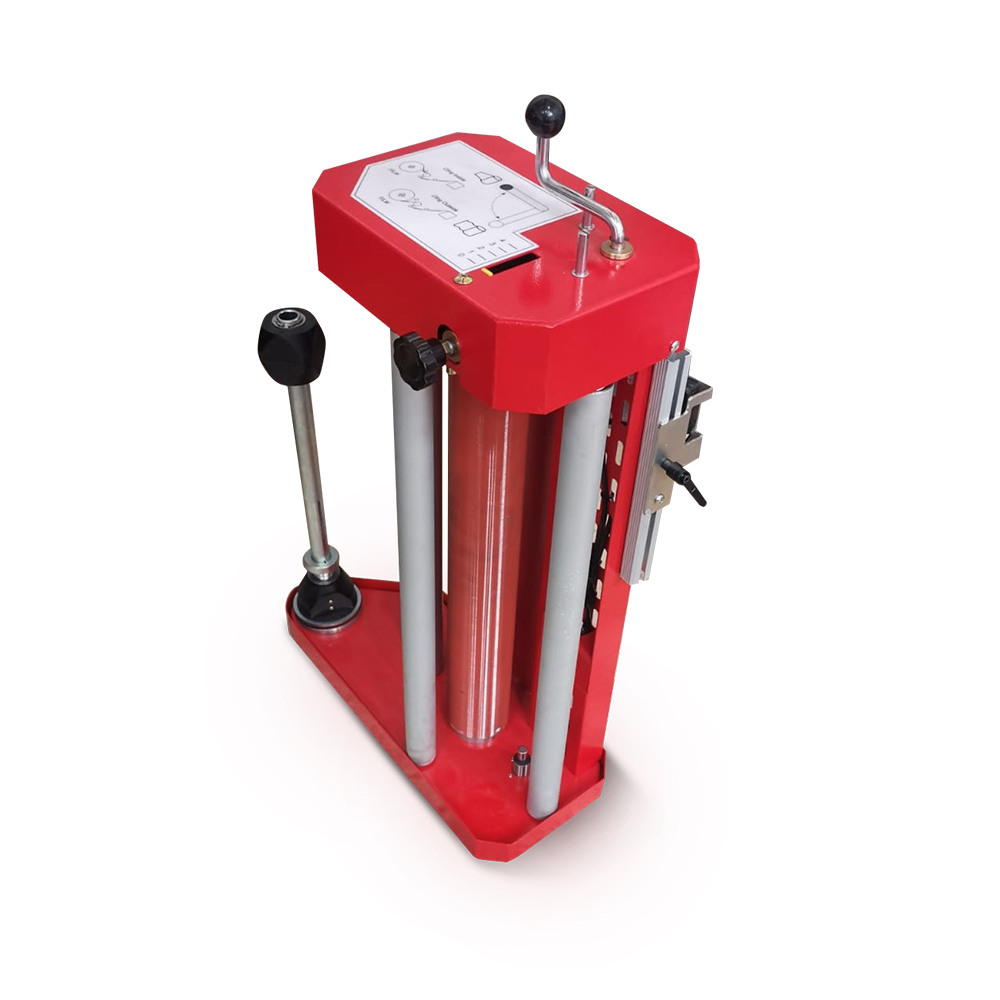

Il tensionamento del film avviene tramite una frizione meccanica (posizionata sul carrello porta bobina) regolabile manualmente dall'operatore.

Touch monitor

Graphic display

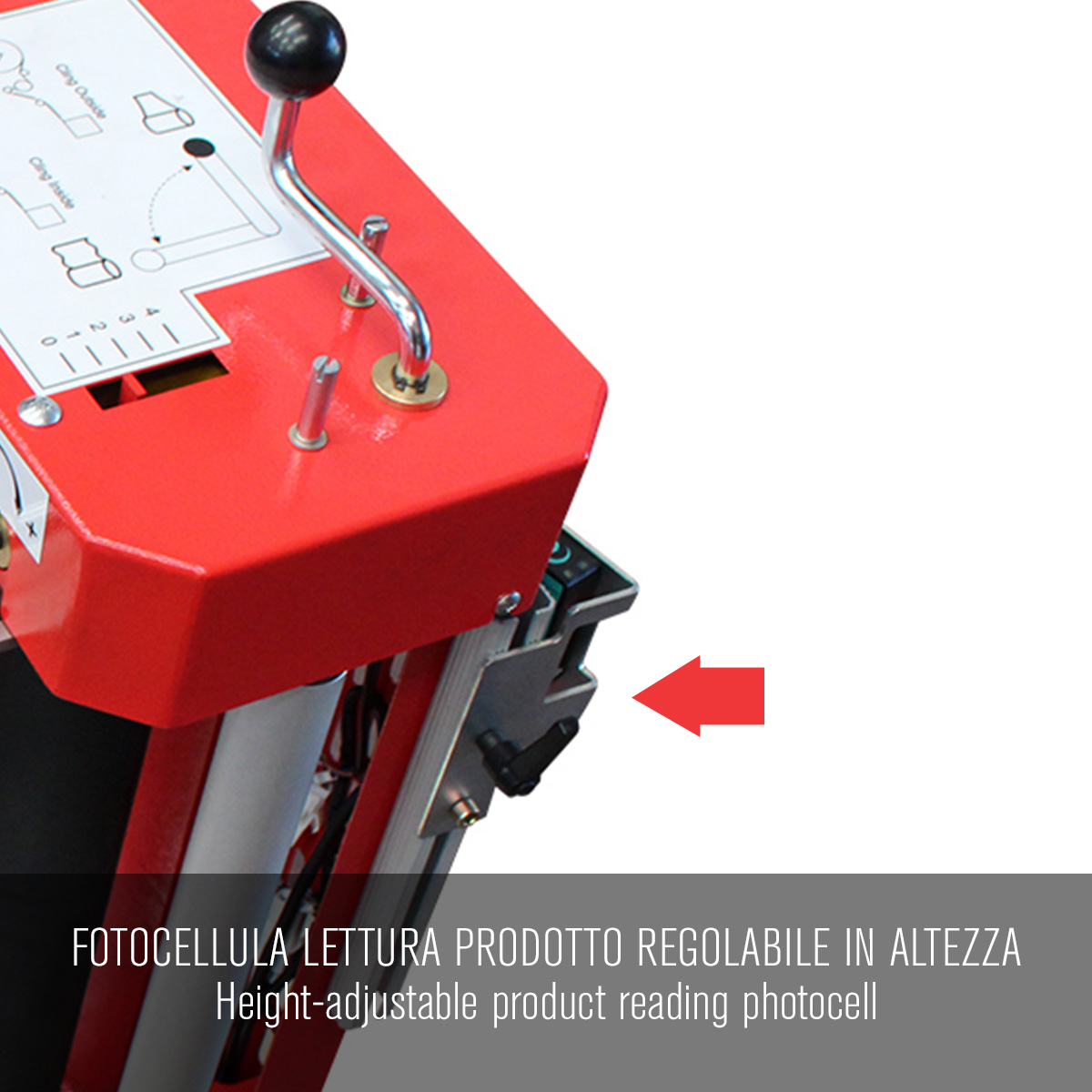

Sensore Fotocellula

Semplice assemblaggio

Avvolgipallet semiautomatico Easy Wrap 2000 A con tensionamento del film a freno meccanico

L’avvolgipallet Easy Wrap 2000 A è una macchina avvolgitrice per carichi pallettizzati. Essendo una macchina avvolgitrice semi automatica necessita, per il suo funzionamento, di un operatore. La macchina fasciapallet è alimentata elettricamente con una potenza energetica di 1 Kw. Il tensionamento del film avviene tramite una frizione meccanica regolabile manualmente dall’operatore. In alternativa a questa macchina avvolgitrice è disponibile anche l’avvolgipallet Easy Wrap 2000 B con prestiro del film motorizzato a rapporti fissi.

Nuova interfaccia grafica del display touch

Da gennaio 2021 sono state apportate notevoli migliorie nell’utilizzo e nella gestione della macchina lato utente. Oltre al selettore della lingua, sono state aggiornate e semplificate le logiche di navigazione su touch screen, per sfruttare al meglio le potenzialità di questo avvolgitore. Ogni schermata è munita di un’icona informativa che descrive in breve la specifica dei comandi presenti su display, con avvisatori istantanei che allertano l’operatore di eventuali anomalie o allarmi durante le operazioni lavorative. Sono state rivisitate le operazioni rivolte ai cicli di rinforzo su pallet e le impostazioni dei cicli di lavoro che danno la possibilità di gestire e memorizzare sino a 10 differenti settaggi di lavoro ottimizzando (in base ai valori inseriti), un notevole risparmio del film estensibile.

Caratteristiche generali del fasciapallet

Il Fasciapallet Easy Wrap 2000 A ha un diametro della tavola di 1500 mm (standard) e può lavorare prodotti con dimensioni pari a L 800 x W 1200 x H 2200 mm, supportando un peso massimo su piatto di 1500 Kg. Oltre alla possibilità di regolare il numero di giri di film sulla parte bassa e alta del pallet è possibile regolare l’avvio graduale della tavola tramite inverter. L’avvolgipallet è corredato di PLC Siemens e display touch screen a colori da 7,2.

Layout avvolgipallet 2000A e 2000B

Caratteristiche e parametri dell’avvolgipallet

Caratteristiche tecniche dell'avvolgipallet
  • Struttura macchina in lamiera d’acciaio verniciata
  • Colonna incernierata alla base per una facile e rapida installazione
  • Trasmissione carrello portabobina e piatto rotante con cinematismo a catena
  • Gestione macchina tramite PLC e display touch screen a colori da 7,2”

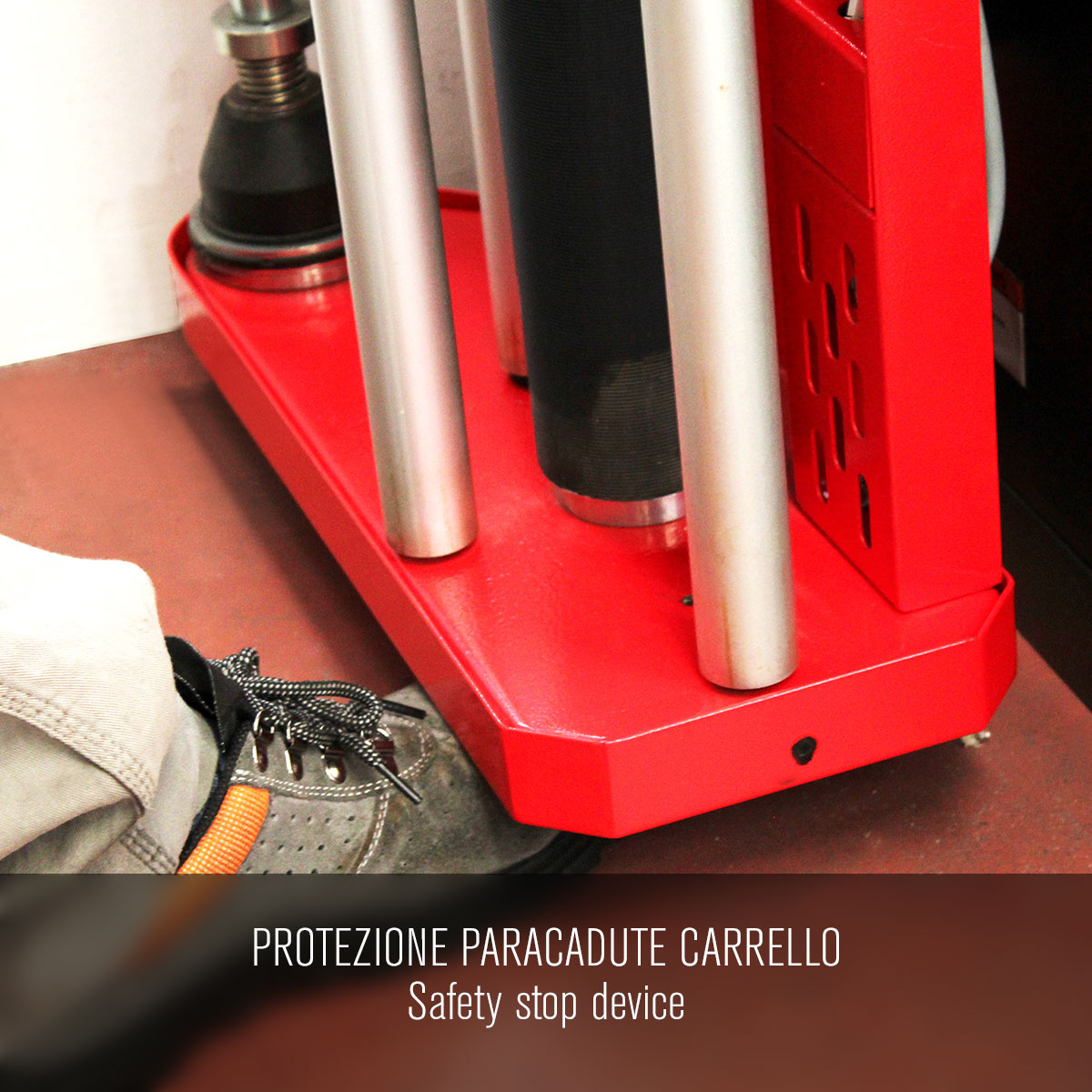

  • Dispositivo arresto di sicurezza alla base del carrello per le normative CE
  • Dispositivo di innesto/disinnesto freno per agevolare l’aggancio del film alla base del pallet
  • Avvisatore acustico e lampeggiante ad inizio ciclo

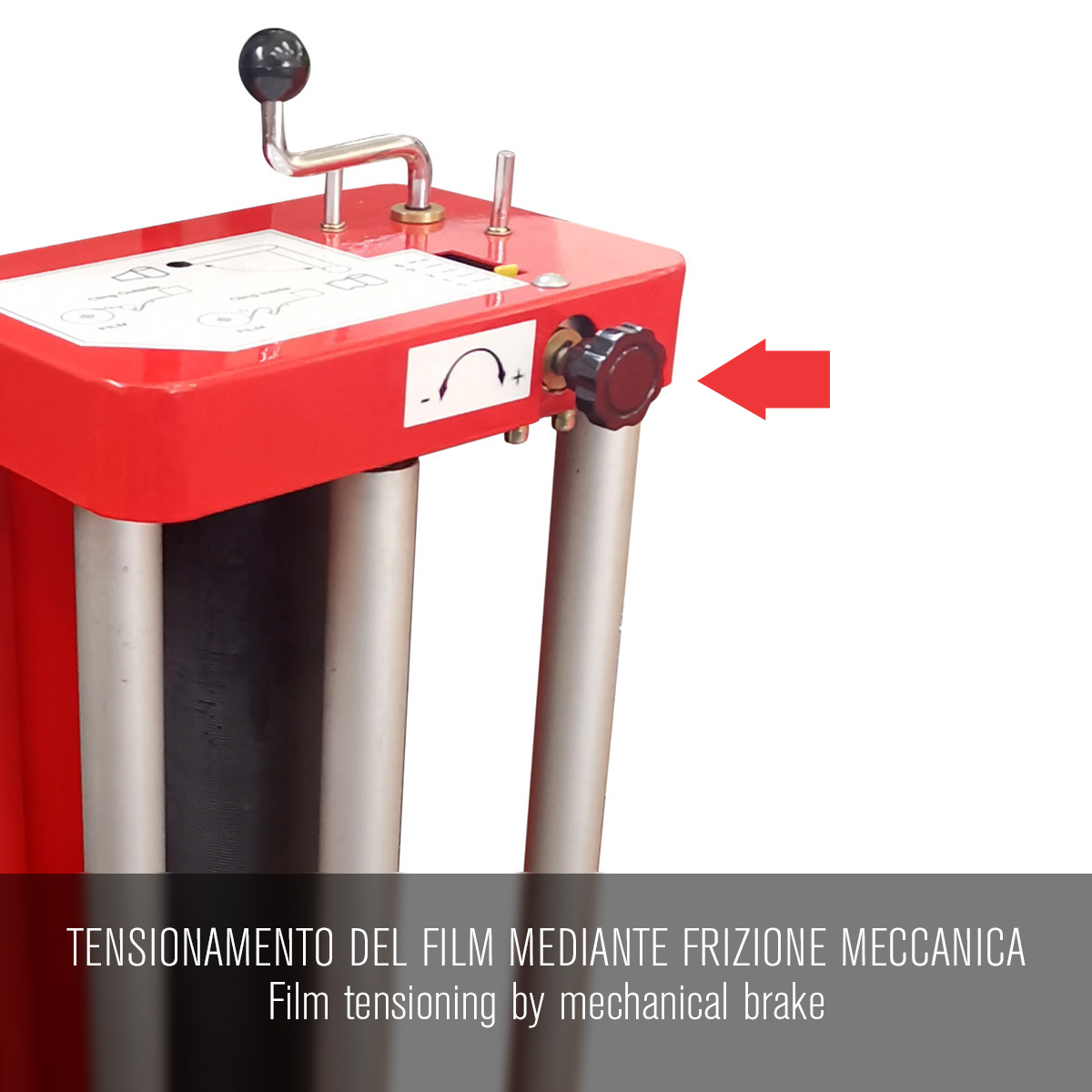

  • Tensionamento del film mediante frizione meccanica
  •  Fungo di emergenza per le normative CE
  • Pulsante di riarmo macchina in funzione per le normative CE
  • Possibilità di inforcamento macchina anteriore/posteriore con carrello elevatore
  • Inverter per partenza progressiva ed arresto indicizzato della tavola
  • Contacicli
  • Modalità gestione manuale della macchina
Parametri regolabili da quadro comandi
  • Regolazione digitale dei giri alla base del pallet (inizio ciclo)
  • Regolazione digitale dei giri alla sommità del pallet
  • Regolazione digitale dei giri alla base del pallet (fine ciclo)
  • Regolazione digitale velocità rotazione tavola da 0 a 12 giri/min.
  • Regolazione digitale velocità salita carrello
  • Regolazione digitale velocità discesa carrello
  • Regolazione numero di cicli completi
  • Regolazione tempo indicizzazione tavola
  • Regolazione digitale sbordo del film
Cicli selezionabili da quadro comandi
  • Ciclo salita e discesa
  • Ciclo solo salita
  • Ciclo di rinforzo ad altezza preimpostata (ciclo salita, ciclo salita/discesa)
  • Ciclo con impostazione di quota (Altimetro) ed esclusione lettura fotocellula
  • Ciclo di salita e discesa per mettifoglio
  • 10 cicli richiamabili da quadro comandi per differenti prodotti da avvolgere
Caratteristiche del prodotto lavorabile
  • Dimensioni Max Prodotto: L 800 x W 1200 mm.
  • Altezza utile: H 2200 mm.
  • Peso max del prodotto: 1500 Kg.
Caratteristiche bobina film

Dimensioni esterno massimo: 280 mm.


Dimensioni interno film: 76 mm.

Film altezza pellicola: 500 mm.

Peso massimo bobina: 16 Kg.

Scarica il PDF della macchina

RICHIEDI ORA UN PREVENTIVO GRATUITO

RISPARMIA TEMPO! Effettua una richiesta per ricevere la nostra migliore offerta su questo prodotto. In alternativa, per maggiori informazioni, puoi sempre contattarci allo 06.9160.7561.

Informazioni aggiuntive

Dimensione fasciapallet

L 2520 x W 1500 x H 2400 mm

Peso fasciapallet

600 Kg

Diametro piatto

1500 mm

Portata massima

1500 Kg

Velocità rotazione tavola

0 – 12 (rpm)

Velocità salita-discesa carrello

1,4 – 4 (m/min)

Tensionamento film

Frizione meccanica

Dimensioni massime pallet

L 800 x W 1200 x H 2200 mm

Tensione di alimentazione

220 Volt 1Ph

Frequenza di alimentazione

50/60 Hz

Potenza installata

1 Kw

Dimensioni massime bobina

H 500 mm Ø 280 mm

Spessore film

12 – 35 (µm)

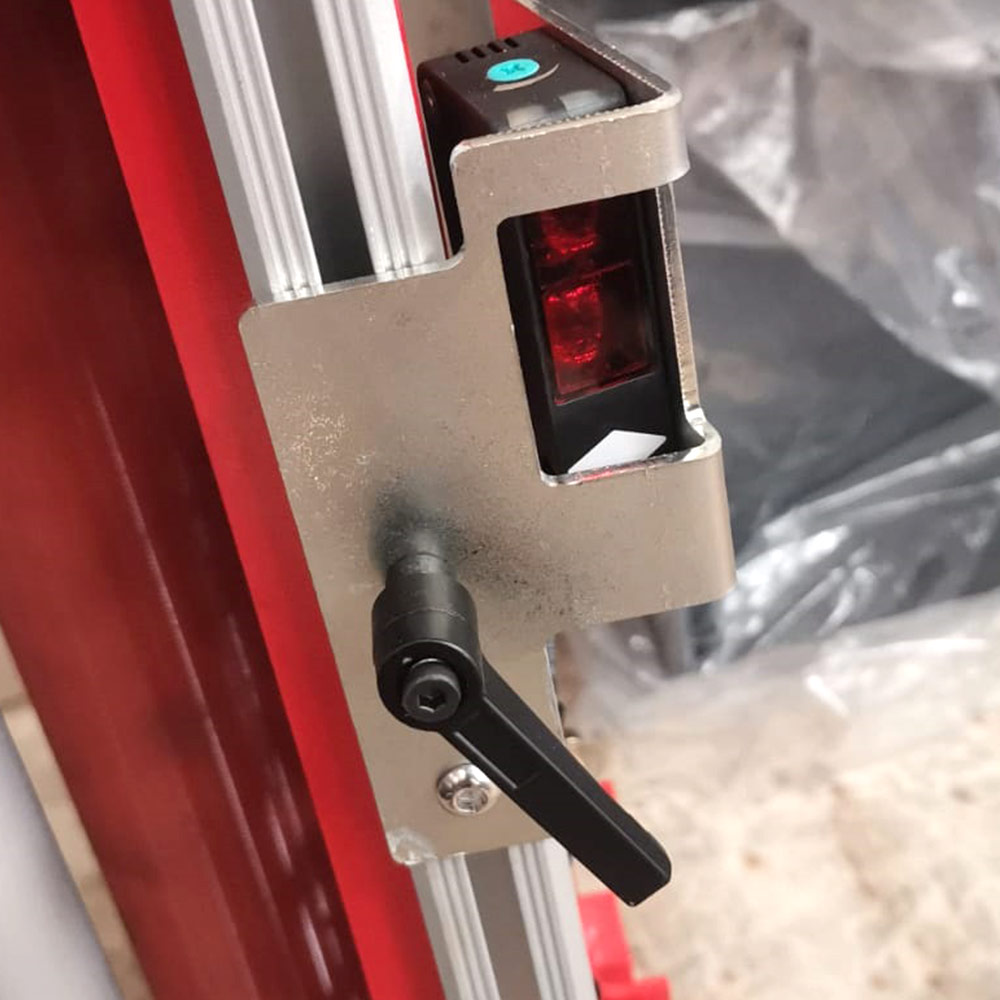

Fotocellula lettura altezza carico

std

Inforcabilità

Anteriore e posteriore
