Fasciapallet automatico Techno Wrap 2000 BD

Disponibile

Richiedi ora un preventivo gratuito sulle nostre macchine

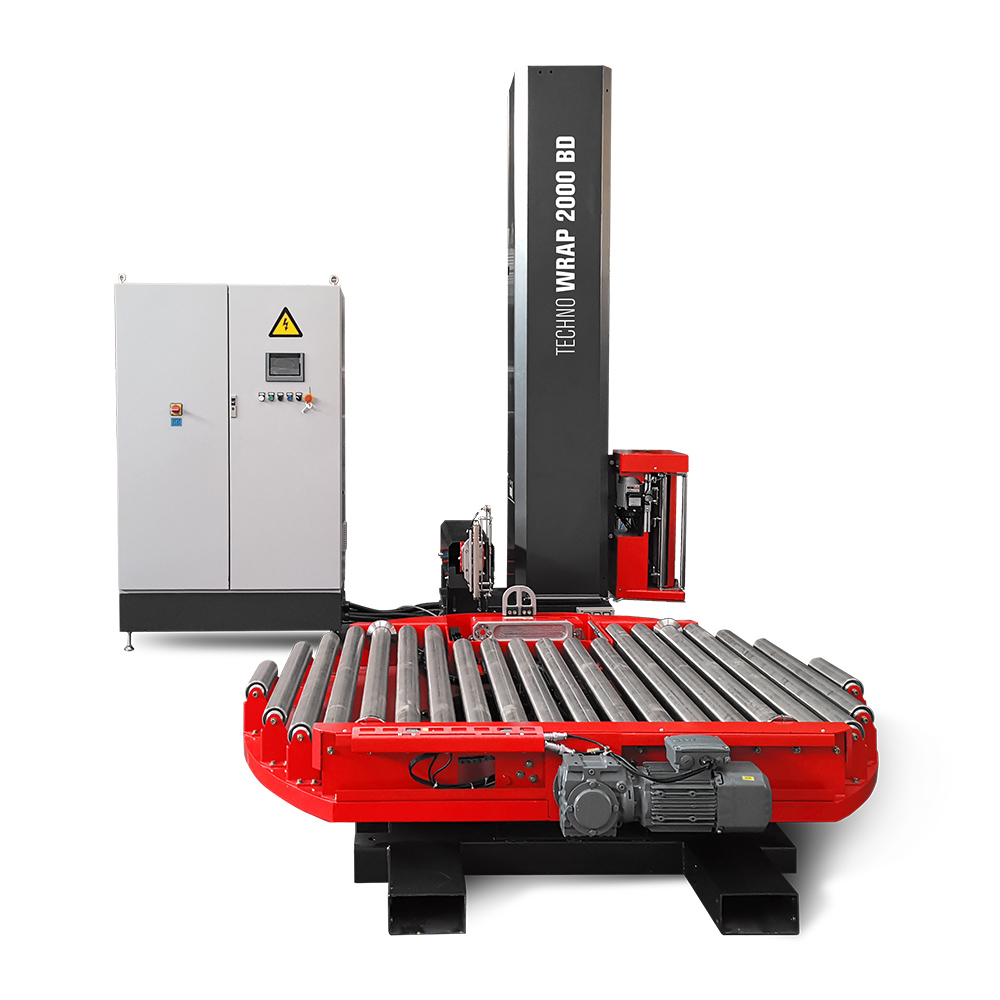

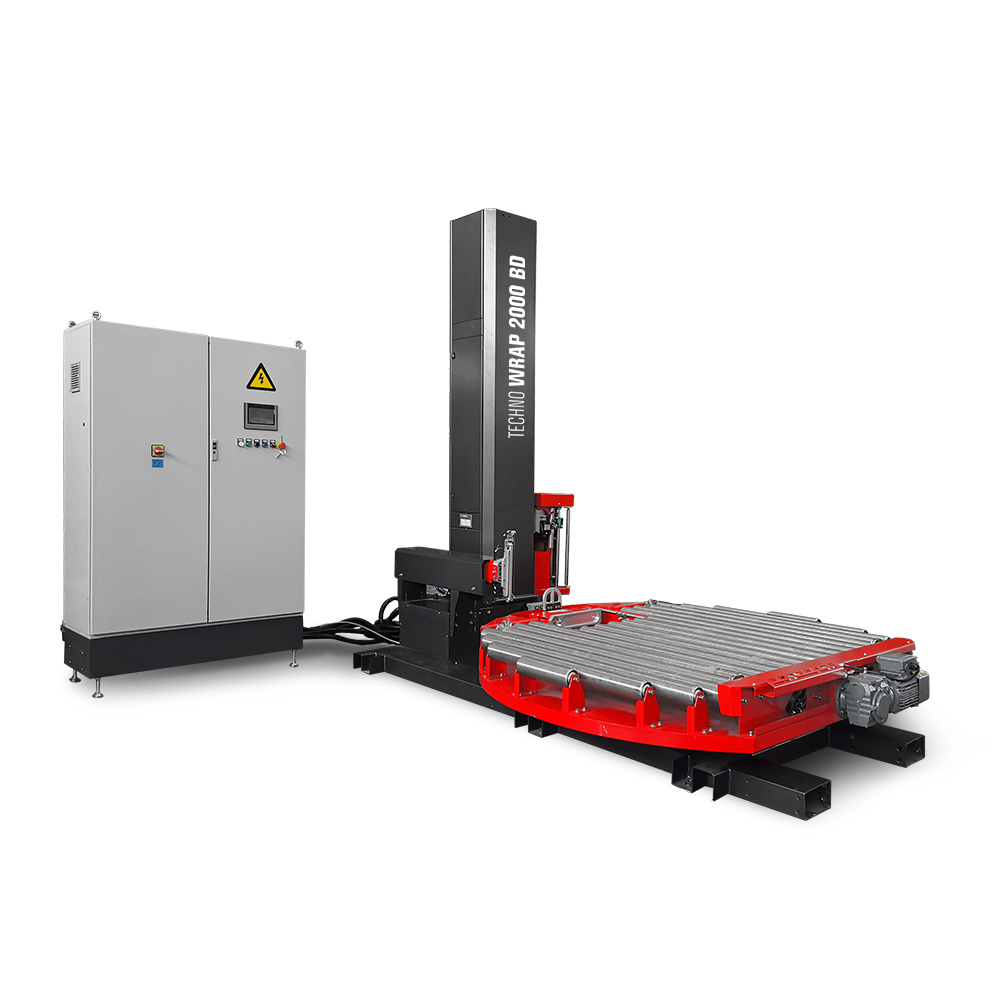

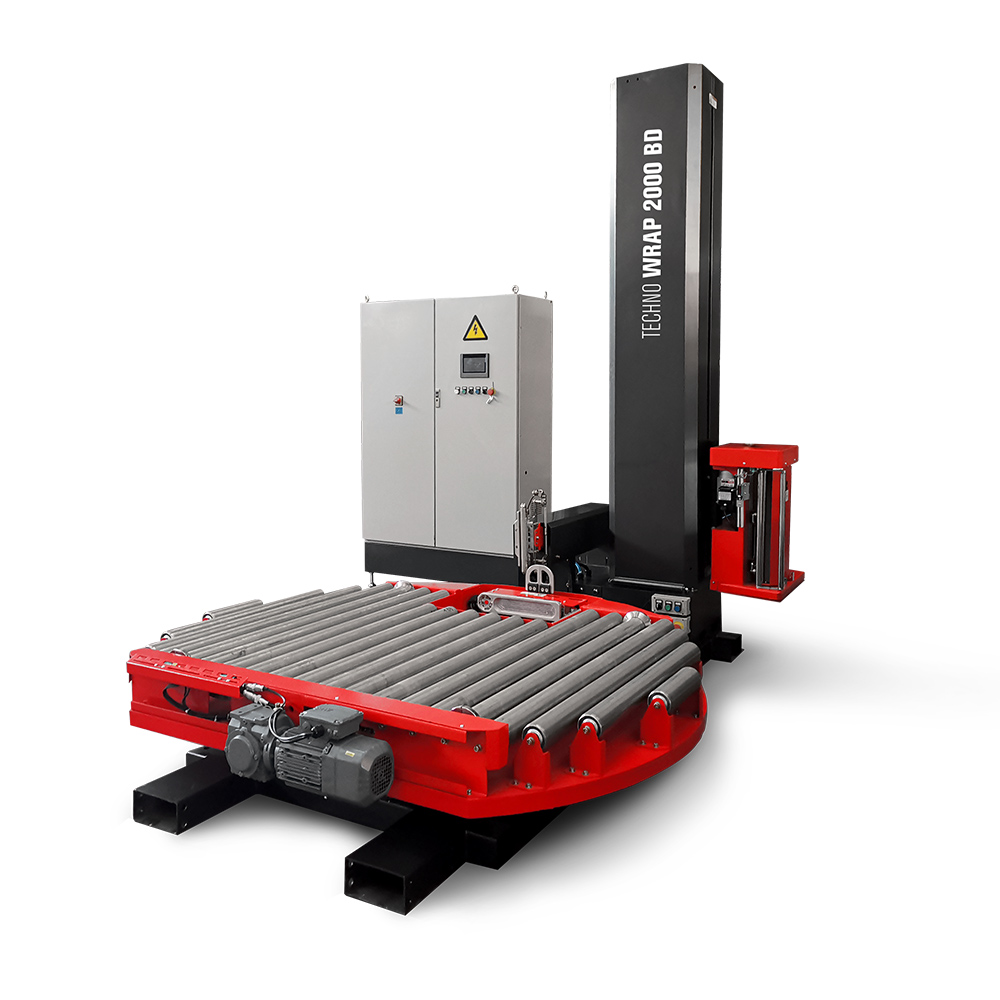

Il nuovo modello Techno Wrap 2000 BD è una macchina avvolgitrice automatica da linea progettata per l’avvolgimento e la movimentazione di pallet. La macchina è dotata di PLC SIEMENS e display touch screen a colori da 7,2 " con nuovo sistema pneumatico di saldatura a contrasto.



Touch monitor color

Prestiro motorizzato a rapporti fissi

Saldatura automatica del film

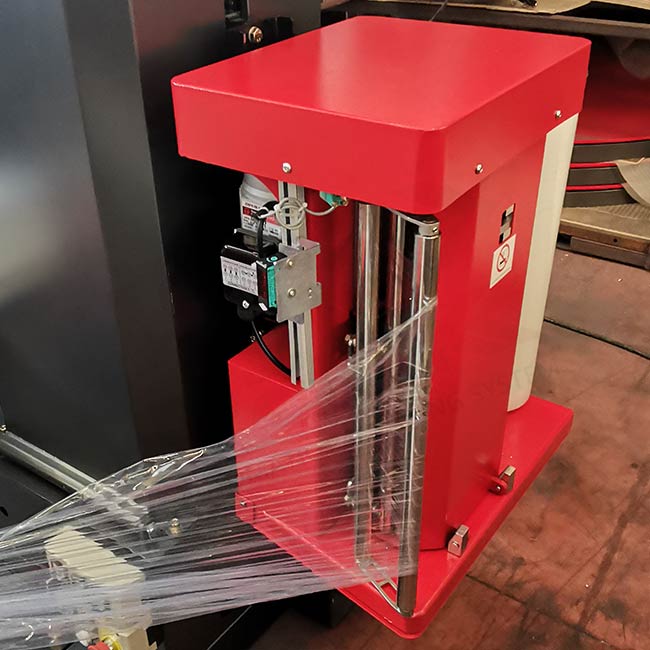

Sistema prestiro film





Questo fasciapallet automatico da linea permette di pallettizzare i carichi tramite la rotazione della del basamento in cui è posto il carico

Il nuovo modello Techno Wrap 2000 BD è una macchina avvolgitrice che utilizza un PLC (Controllore a Logica Programmabile), gestito da pannello touch da 7,2″ a colori, alimentazione automatica della pellicola film, funzioni di taglio e saldatura automatica, sensori fotoelettrici per il rilevamento dell’ingresso ed uscita e altezza del pallet da avvolgere, ralla rotante composta da rulli motorizzati per l’avanzamento automatico del bancale. E’ in grado di completare facilmente lavorazioni non presidiate da operatore grazie alla presenta di automatismi. Dispone di proprietà affidabili dal semplice utilizzo. E’ possibile impostare parametri e metodologie di avvolgimento diversi in base alle esigenze lavorative, grazie alla memorizzazione di ben 15 programmi. Tra le varie funzioni, l’avvolgitore, se integrato in una linea di produzione, può essere utilizzato anche in modalità transit senza l’operazione del ciclo di avvolgimento.

Specifiche generali sul fasciapallet automatico

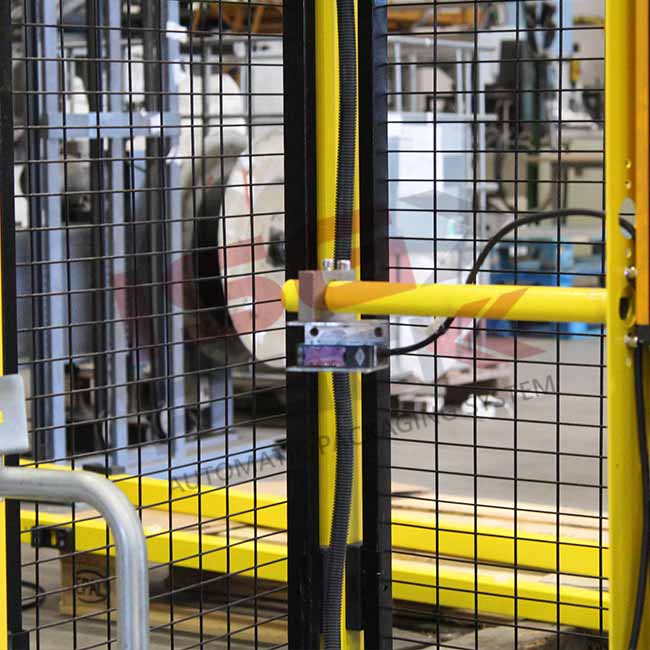

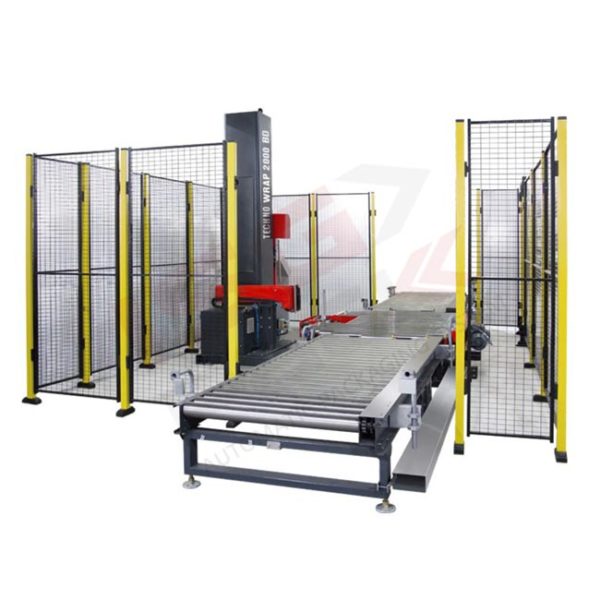

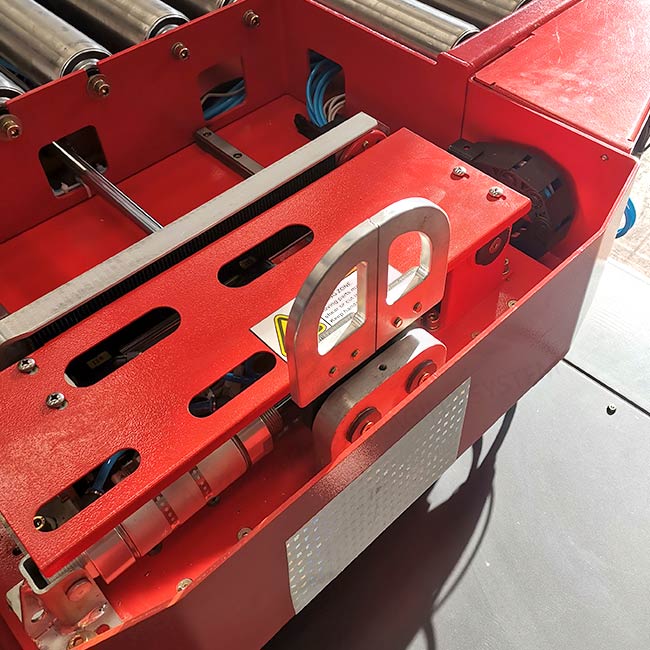

La novità di questo avvolgitore è contraddistinta dal nuovo gruppo pneumatico di saldatura a contrasto che non effettua più la saldatura diretta sul pallet ma su una piastra di contrasto. Il carrello di prestiro è munito con un sistema per la cordonatura del film a fine ciclo di lavoro. Il quadro comandi touch-screen dell’unità di controllo garantisce flessibilità ed elevata funzionalità; dotato di auto diagnostica errori e funzioni manuali. Disponibile con protezioni perimetrali comprese porte di blocco e barriere di sicurezza (MUTING) nelle aree di entrata e di uscita.

Caratteristiche tecniche dell'avvolgipallet
  • Struttura macchina in lamiera d’acciaio verniciata
  • Trasmissione carrello portabobina con cinematismo a catena
  • Diametro tavola ø 2000 mm
  • Altezza rulliera 460 mm (Altre misure a richiesta)

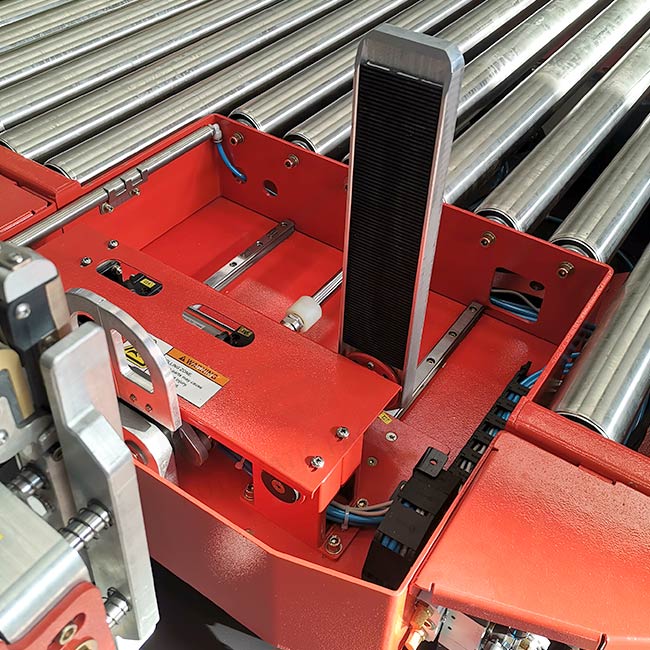

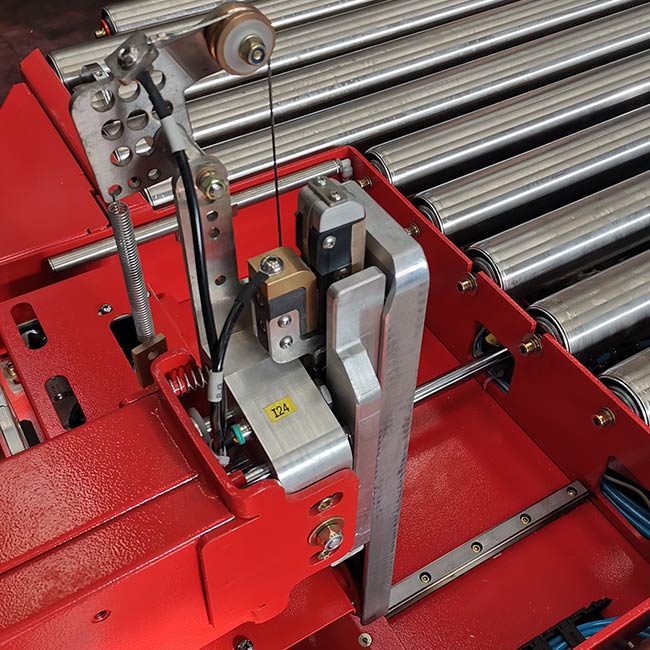

  • Sistema di aggancio, taglio e saldatura a contrasto del film a sistema pneumatico

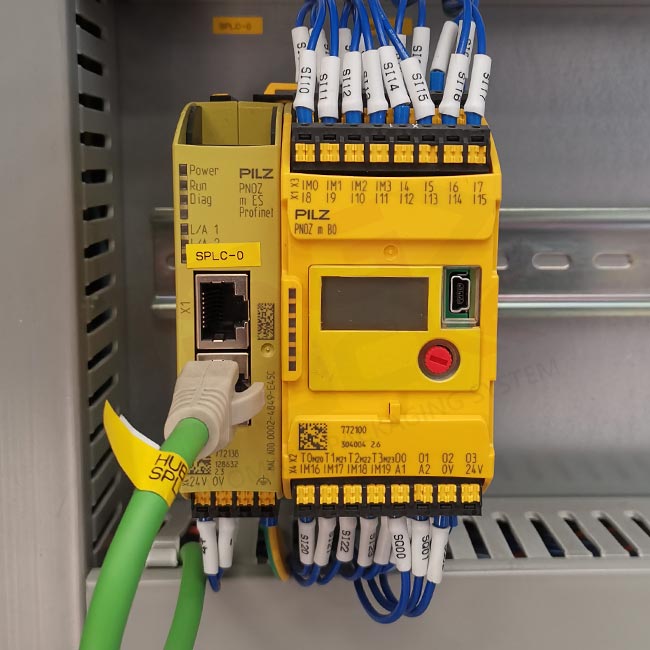

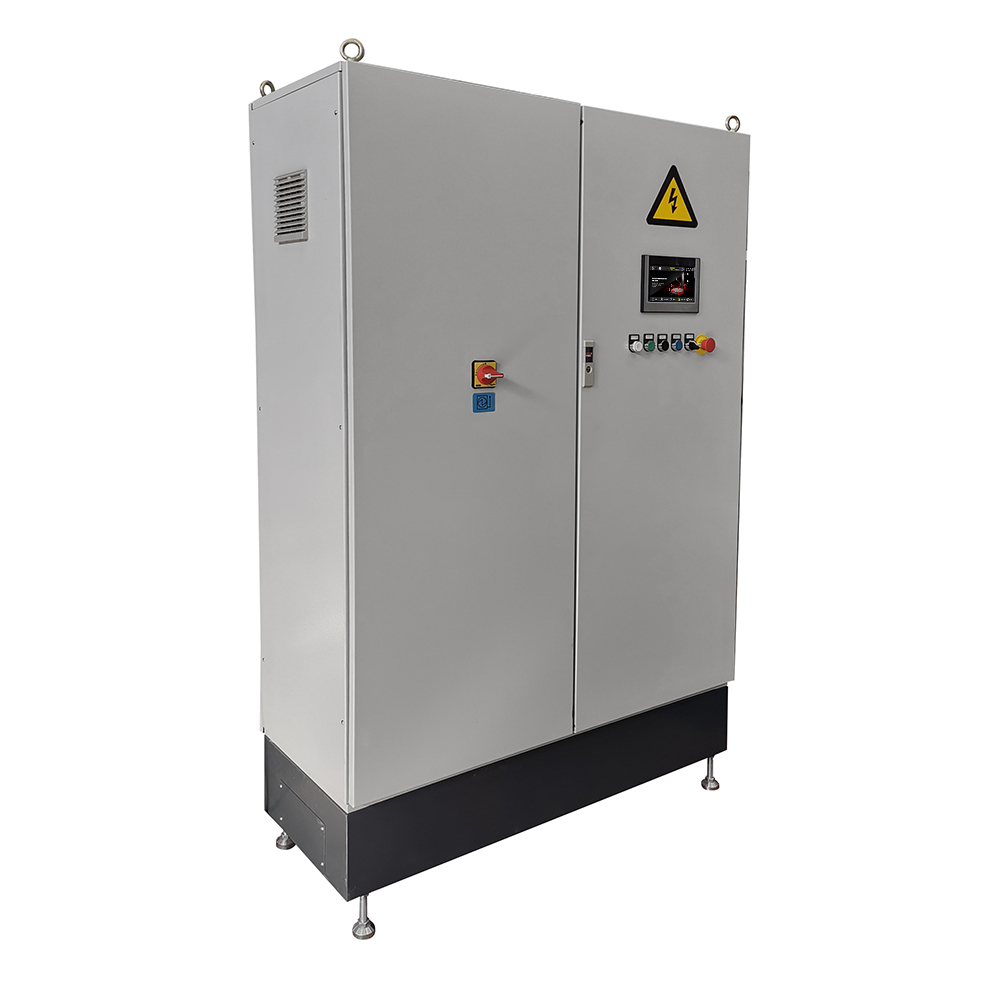

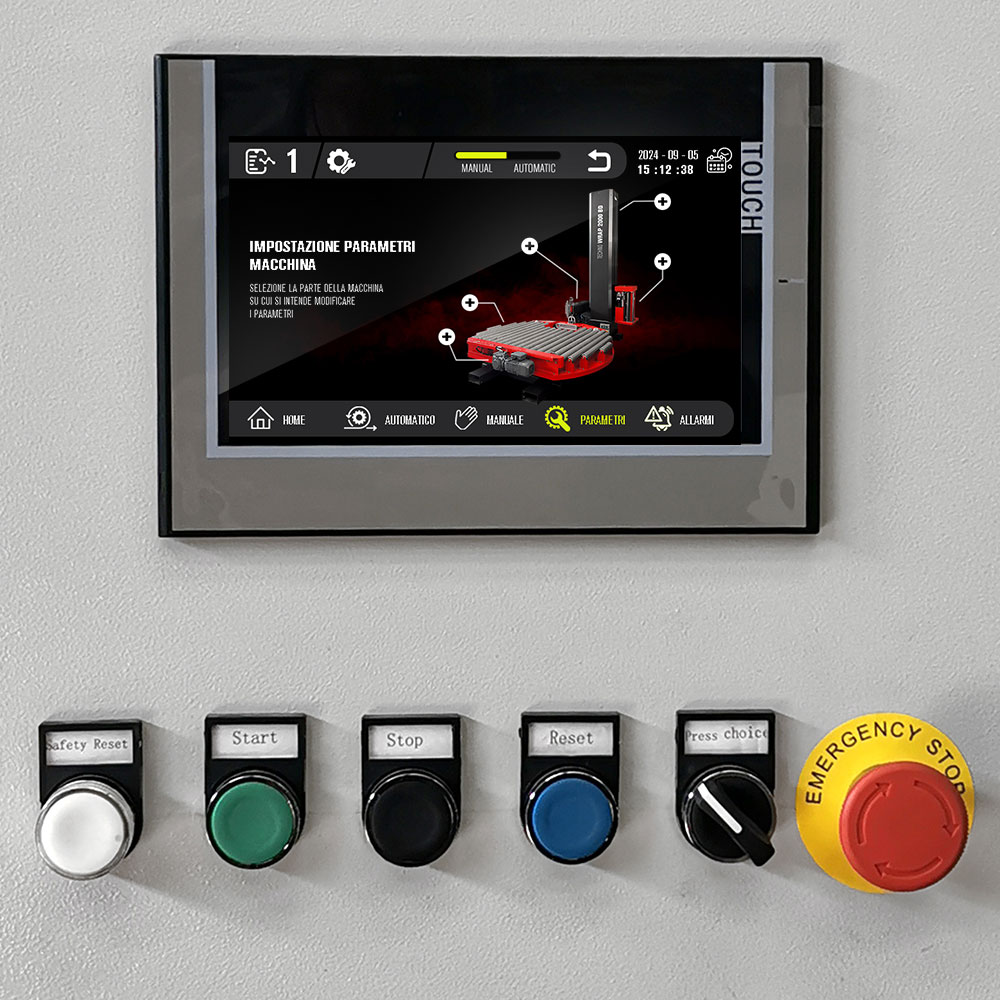

  • Gestione macchina tramite PLC e display di controllo touch screen a colori
  • Avvisatore acustico e lampeggiante ad inizio ciclo
  • Fungo di emergenza per le normative CE
  • Pulsante riarmo macchina in funzione per le normative CE comprese protezioni perimetrali
  • Inverter per partenza progressiva ed arresto indicizzato della tavola
  • Contattori e pulsanti “Schneider”
  • Sensori “P + F“ Peppler + fuchs

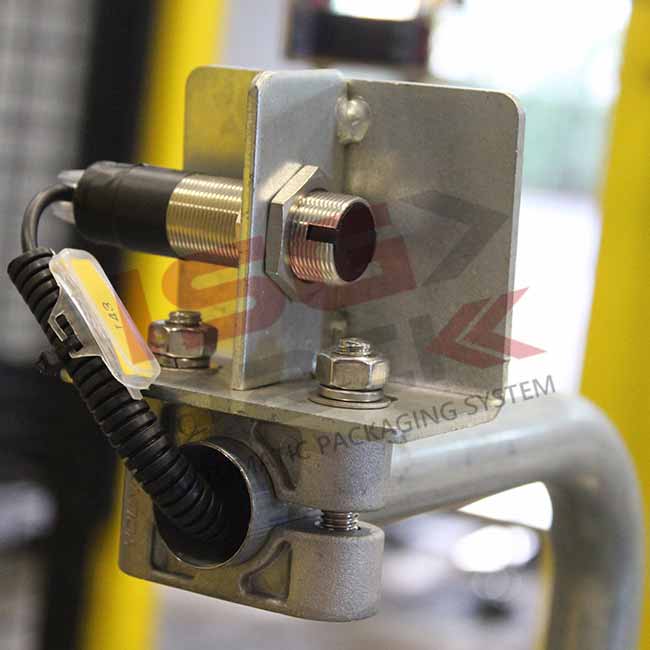

  • Fotocellule per lettura cicli e arresto tavola in posizione
  • Modalità di gestione manuale o automatica della macchina
Parametri regolabili da quadro comandi
  • Regolazione digitale dei giri alla base del pallet (inizio ciclo)
  • Regolazione digitale dei giri alla sommità del pallet
  • Regolazione digitale velocità rotazione tavola da 0 a 10 giri/min.
  • Regolazione digitale velocità salita carrello
  • Regolazione digitale velocità discesa carrello
  • Regolazione numero di cicli completi
  • Regolazione posizione e rallentamento tavola a fine ciclo
  • Regolazione digitale sbordo del film
  • Regolazione dei parametri di saldatura e taglio film
  • Regolazione tempo soffio elimina coda
  • Regolazione velocità di erogazione film
  • Regolazione digitale per velocità della ralla
  • I/O per auto diagnostica
Caratteristiche del prodotto lavorabile
  • Dimensioni Max Prodotto: L 1000 x W 1200 mm.
  • Altezza utile: H 2200 mm.
  • Peso max del prodotto: 2000 Kg.
Caratteristiche bobina film
  • Dimensioni esterno massimo: 280 mm.
  • Dimensioni interno film: 76 mm.
  • Film altezza pellicola: 500 mm.
  • Peso massimo bobina: 16 Kg.
  • Spessore del film: 12 -35 my

Scheda tecnica PDF Box Wrap 800 B

RICHIEDI ORA UN PREVENTIVO GRATUITO

RISPARMIA TEMPO! Effettua una richiesta per ricevere la nostra migliore offerta su questo prodotto. In alternativa, per maggiori informazioni, puoi sempre contattarci allo 06.9160.7561.

Informazioni aggiuntive

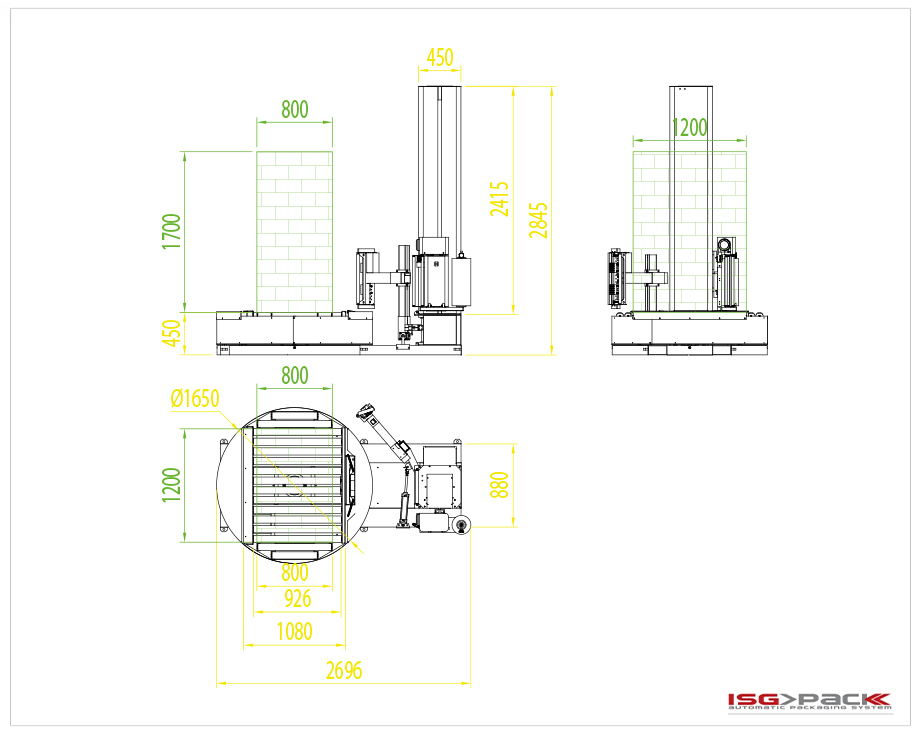

Dimensione fasciapallet

L 2900 x W 2000 x H 3150 mm

Peso fasciapallet

1400 Kg

Peso Max. Prodotto

2000 Kg

Velocità rotazione tavola

0 – 10 rpm

Velocità salita-discesa carrello

1,4 – 4 (m/min)

Prestiro film

Motorizzato

Dimensioni massime pallet

L 1000 x W 1200 x H 2200 mm

Tensione di alimentazione

220 Volt 1Ph

Frequenza di alimentazione

50/60 Hz

Potenza installata

1,25 Kw

Dimensioni massime bobina

H 500 mm Ø 280 mm

Peso massimo bobina

16 Kg

Spessore film

12 – 35 (µm)
