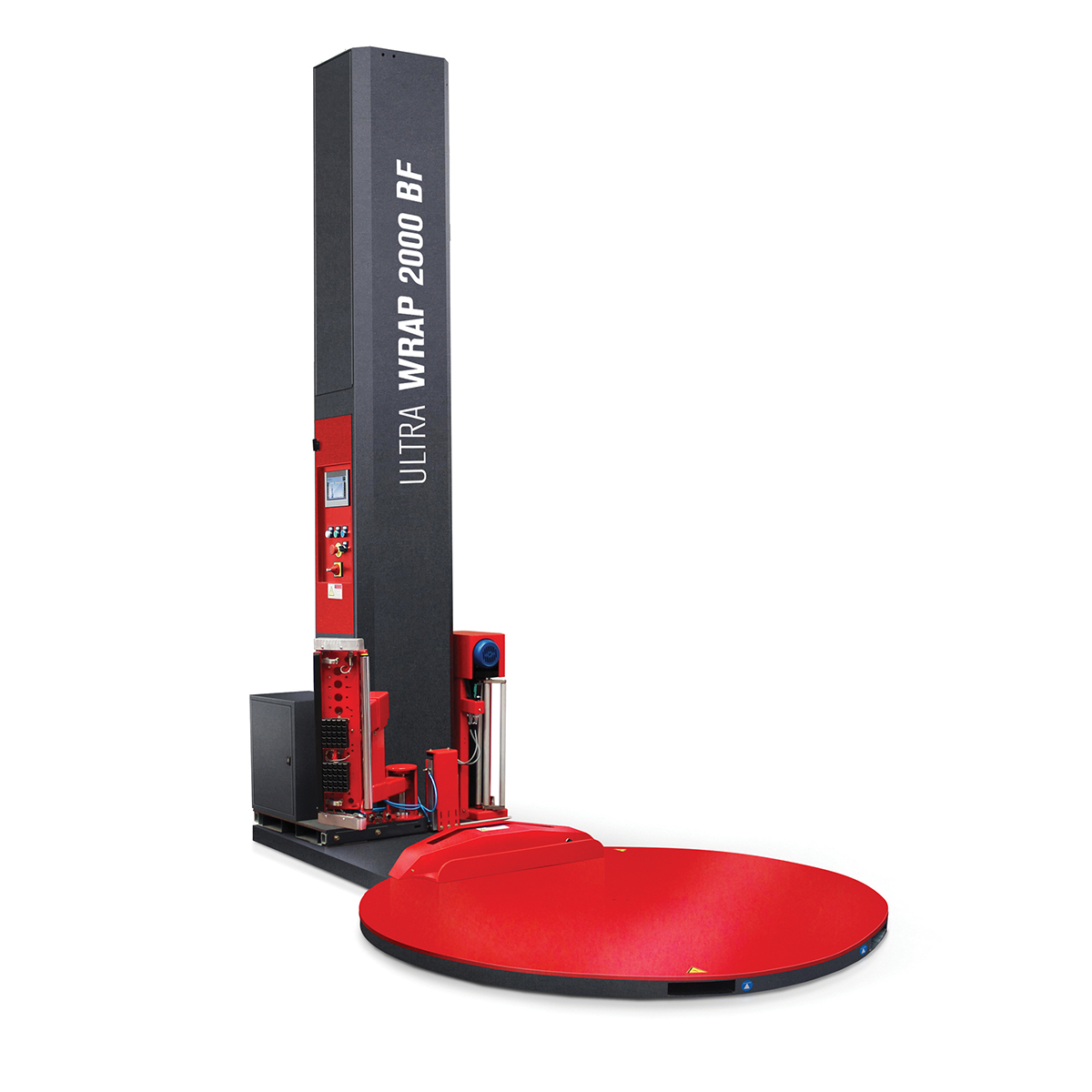

Fasciapallet automatico Ultra Wrap 2000 BF

Disponibile

Richiedi ora un preventivo gratuito sulle nostre macchine



Il modello Ultra Wrap 2000 BF è una macchina automatica, soluzione ideale per eseguire l'avvolgimento di pallet in modo completamente automatico senza ausilio di un operatore. Munita di prestiro motorizzato a rapporti fissi e quadro comandi touch screen a colori da 7,2".

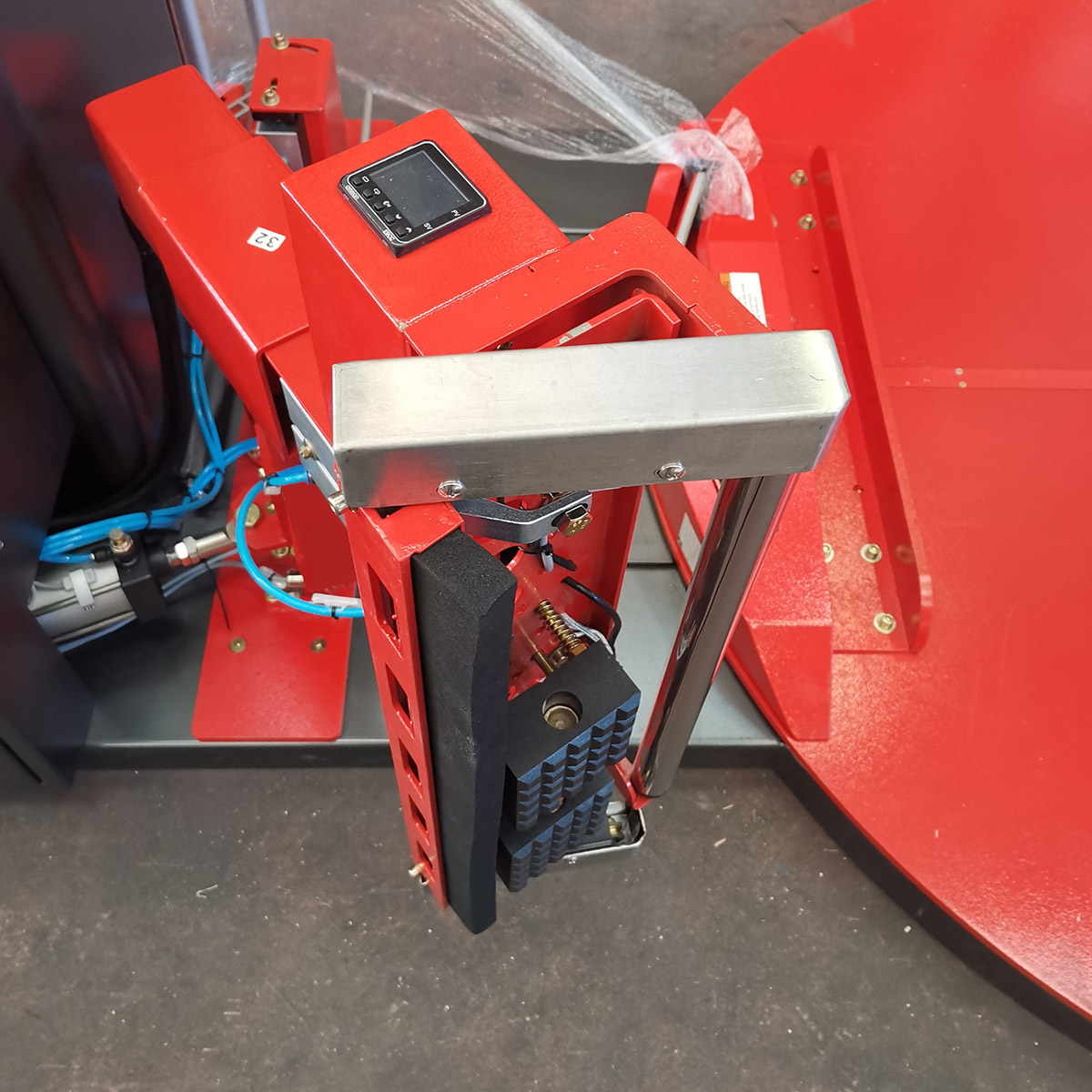

Saldatura automatica del film

Controllo da radiocomando

Prestiro motorizzato a rapporti fissi

Taglio automatico del fiml

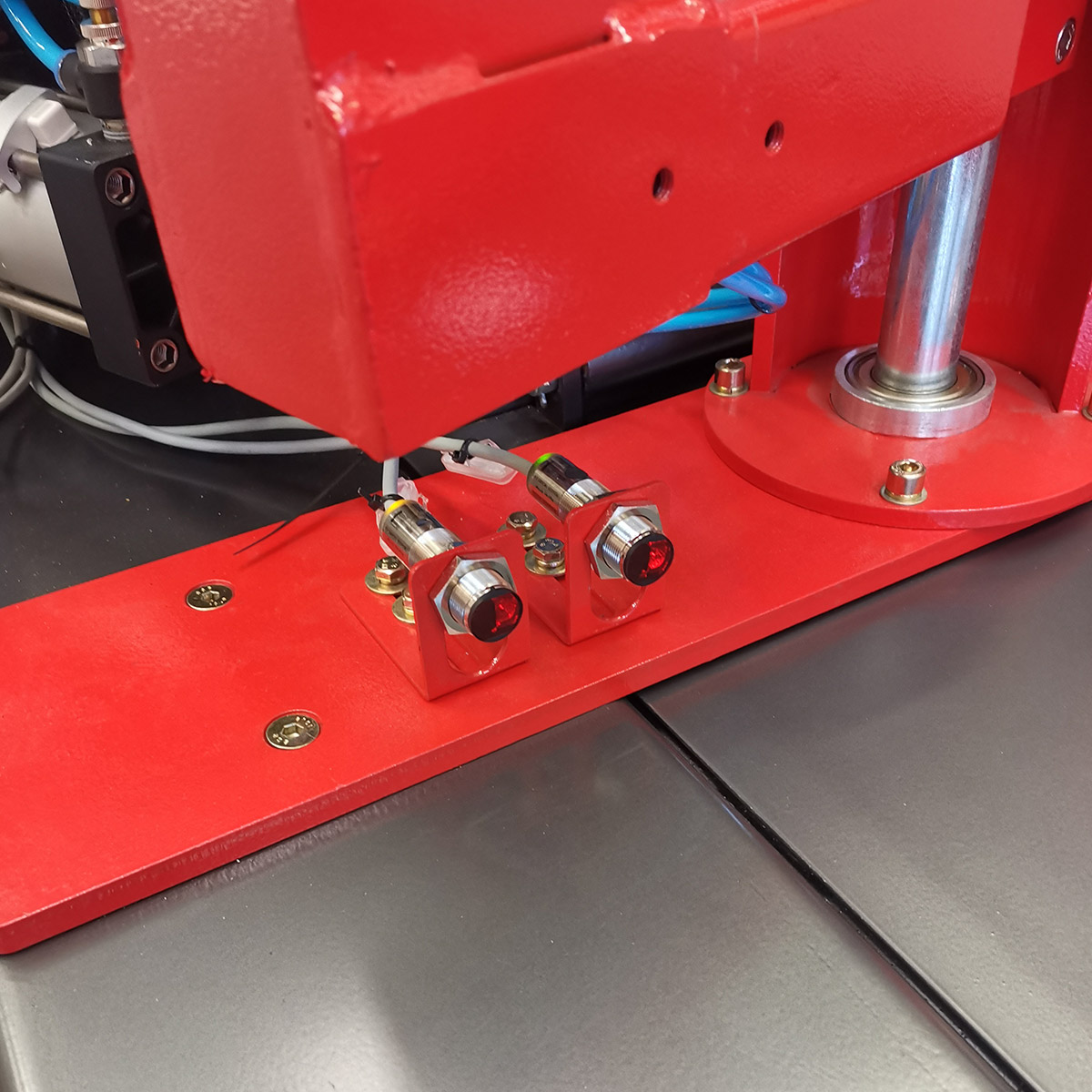

Fasciapallet automatico dotato di gruppo pinza, taglio e saldacoda per una tenuta perfetta del film al pallet

L’avvolgipallet Ultra Wrap 2000 BF è una macchina automatica e rappresenta la soluzione ideale per eseguire l’avvolgimento del pallet in modo completamente automatico. La macchina è dotata del gruppo pinza e taglio con saldacoda che assicurano l’aggancio, il taglio e la saldatura del film, rimanendo perfettamente aderente al pallet. La macchina è alimentata elettricamente e necessita di una potenza energetica di 1,25 Kw. Ha una velocità di rotazione tavola di 12 rpm (rotazioni per minuto) e una velocità di salita e discesa del carrello di 1,4/4 m-min.

Caratteristiche generali del fasciapallet

L’avvolgipallet Ultra Wrap 2000 BF ha un diametro del piatto di 1650 mm (standard) e può lavorare prodotti con dimensioni di L 1000 x W 1200 x H 2600 mm, supportando un peso massimo su piatto di 2000 Kg. Oltre ad avere la possibilità di regolare il numero di giri sulla parte bassa e alta del pallet, è possibile regolare anche l’avvio graduale della tavola tramite inverter. Sull’avvolgitore è presente anche un PLC e display touch screen a colori da 7,2 che permettono di regolare ulteriori parametri come la velocità di salita e discesa del carrello, ritardo lettura fotocellula, contacicli, ecc.

Layout Ultra Wrap 2000BF

Caratteristiche e parametri dell’avvolgipallet

Caratteristiche tecniche dell'avvolgipallet
  • Struttura macchina in lamiera d’acciaio verniciata
  • Trasmissione carrello portabobina e piatto rotante con cinematismo a catena
  • Diametro tavola ø 1650 mm
  • Sistema di aggancio taglio e saldatura del film
  • Saldatura del film controllato da termoregolatore
  • Ciclo di avvolgimento attivabile da radiocomando
  • Gestione macchina tramite PLC e display touch screen a colori da 7,2”
  • Dispositivo arresto di sicurezza alla base del carrello per le normative CE
  • Dispositivo di innesto/disinnesto freno per agevolare l’aggancio del film alla base del pallet
  • Avvisatore acustico e lampeggiante ad inizio ciclo
  • Prestiro del film motorizzato a rapporto fisso del 200% variabile con sostituzione di 2 ingranaggi 100%, 150%, 250%
  • Pulsante di riarmo macchina in funzione per le normative CE
  • Inverter per partenza progressiva ed arresto indicizzato della tavola
  • Contacicli
  • Modalità gestione manuale della macchina
E' possibile regolare da quadro comandi:
  • Regolazione digitale dei giri alla base del pallet (inizio ciclo)
  • Regolazione digitale dei giri alla sommità del pallet
  • Regolazione digitale velocità rotazione tavola da 0 a 10 giri / min.
  • Regolazione altezza carrello per apertura pinza aggancio film
  • Regolazione digitale velocità salita carrello
  • Regolazione digitale velocità discesa carrello
  • Regolazione numero di cicli completi
  • Regolazione posizione e rallentamento tavola a fine ciclo
  • Regolazione digitale sbordo del film
  • Regolazione dei parametri di saldatura e taglio film
  • Regolazione tempo soffio elimina coda
  • Regolazione velocità di erogazione film
  • Regolazione digitale per velocità della ralla
  • I/O per auto diagnostica
Cicli regolabili da quadro comandi
  • Ciclo salita e discesa
  • Ciclo di salita e discesa per mettifoglio
  • Ciclo di salita e discesa con rinforzo
  • N° 10 cicli richiamabili da quadro comandi per differenti prodotti da avvolgere
Caratteristiche del prodotto lavorabile
  • Dimensioni Max Prodotto: L 1000 x W 1200 mm.
  • Altezza utile: H 2500 mm.
  • Peso max del prodotto: 2000 Kg.
Caratteristiche bobina film
  • Dimensioni esterno massimo: 280 mm.
  • Dimensioni interno film: 76 mm.
  • Film altezza pellicola: 500 mm.
  • Peso massimo bobina: 16 Kg.

Scarica il PDF della macchina

RICHIEDI ORA UN PREVENTIVO GRATUITO

RISPARMIA TEMPO! Effettua una richiesta per ricevere la nostra migliore offerta su questo prodotto. In alternativa, per maggiori informazioni, puoi sempre contattarci allo 06.9160.7561.

Informazioni aggiuntive

Dimensione fasciapallet

L 2670 x W 1650 x H 2700 mm

Diametro piatto

1650 mm

Portata massima

2000 Kg

Velocità rotazione tavola

0 – 12 (rpm)

Velocità salita-discesa carrello

1,4 – 4 (m/min)

Prestiro film

Motorizzarto

Dimensioni massime pallet

L 1000 x W 1200 x H 2500 mm

Tensione di alimentazione

220 Volt 1Ph

Frequenza di alimentazione

50/60 Hz

Potenza installata

1,25 Kw

Dimensioni massime bobina

H 500 mm Ø 280 mm

Peso massimo bobina

16 Kg

Spessore film

12 – 35 (µm)

Fotocellula lettura altezza carico

std

Inforcabilità

Anteriore e posteriore
