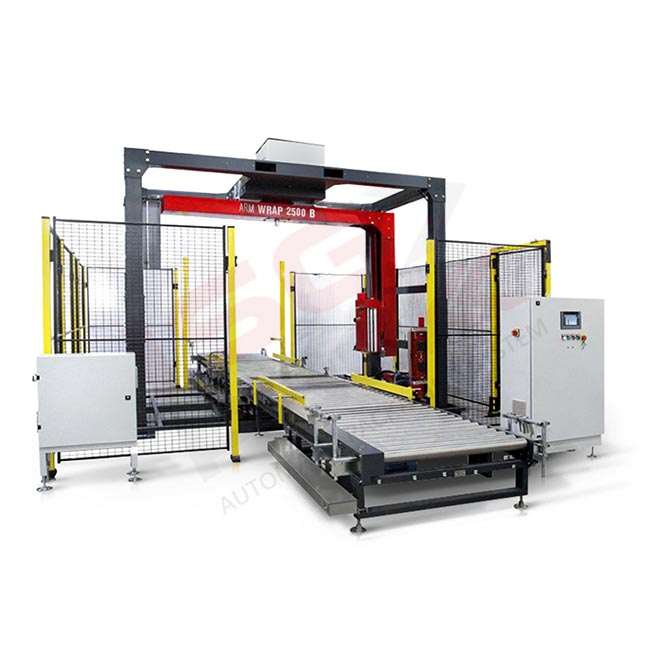

Avvolgipallet da linea Arm Wrap 2500 B

Disponibile

Richiedi ora un preventivo gratuito sulle nostre macchine



Il modello Arm Wrap 2500 B è una macchina automatica adatta per produzioni lavorative medio/alte. Per la sua conformità, può essere installata alla fine di ogni linea di produzione automatica o come unità indipendente. Ha una velocità di rotazione tavola di 15 rpm (rotazioni per minuto). La macchina è dotata di PLC SIEMENS e display touch screen a colori da 7,2 ".



Touch monitor color

Prestiro motorizzato a rapporti fissi

Braccio rotante

Taglio automatico del film





L’avvolgipallet da linea è progettato per mantenere il carico immobile e fasciarlo con film estensibile mediante un braccio rotante meccanico

Techno Wrap 2000 BD è una macchina avvolgitrice idonea per l’avvolgimento e la movimentazione del pallet in linea con ciclo automatico. Sistema di rotazione della macchina costituito da ralla dentata supportata da un cuscinetto a sfere e trasmissione tramite pignone. Le velocità di rotazione in accelerazione e decelerazione sono controllate da inverter per garantire l’arresto in fase in ogni situazione.

Caratteristiche dell’avvolgipallet

Carrello di prestiro a singola motorizzazione a rapporti fissi al 200%, variabile con la sostituzione di 2 ingranaggi fino al 250%. Il quadro comandi touch-screen dell’unità di controllo garantisce flessibilità ed elevata funzionalità; dotato di auto diagnostica errori e funzioni manuali. La macchina è equipaggiata con un sistema di aggancio, taglio e saldatura del film e altri accessori opzionali. Disponibile con protezioni perimetrali comprese porte di blocco e barriere di sicurezza (MUTING) nelle aree di entrata e di uscita.



Caratteristiche tecniche dell'avvolgipallet
  • Struttura macchina in lamiera d’acciaio verniciata
  • Trasmissione carrello portabobina con cinematismo a catena
  • Diametro tavola ø 2000 mm

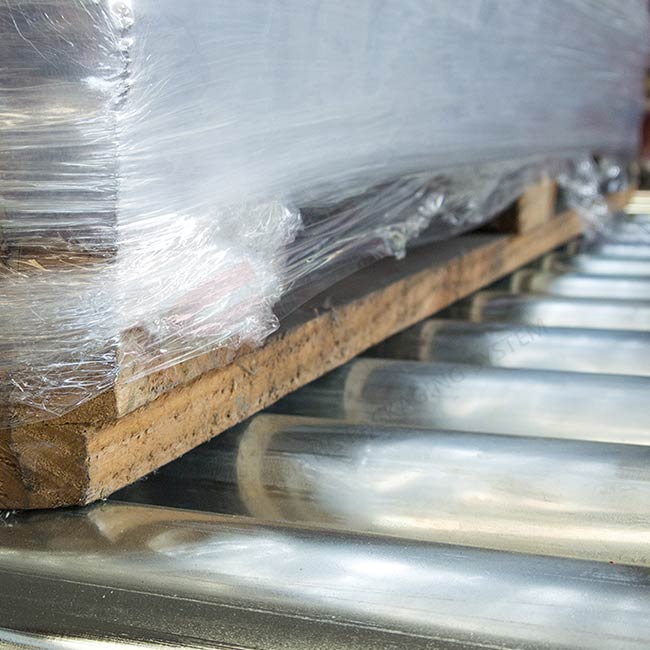

  • Altezza rulliera 450 mm (Altre misure a richiesta)
  • Sistema di aggancio, taglio e saldatura del film
  • Saldatura del film controllato da termoregolatore

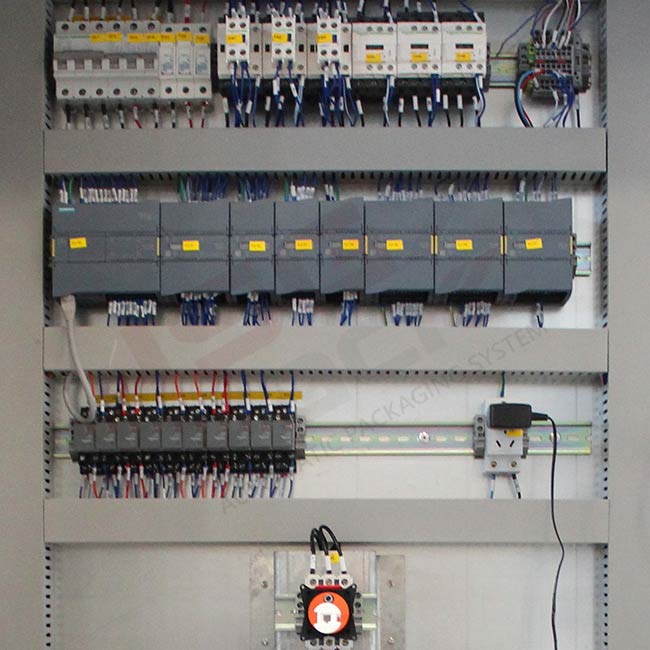

  • Gestione macchina tramite PLC e display di controllo touch screen a colori
  • Avvisatore acustico e lampeggiante ad inizio ciclo
  • Prestiro motorizzato a rapporto fisso del 200% variabile con sostituzione di 2 ingranaggi 100%, 150%, 250%
  • Fungo di emergenza per le normative CE
  • Pulsante riarmo macchina in funzione per le normative CE comprese protezioni perimetrali
  • Inverter per partenza progressiva ed arresto indicizzato della tavola
  • Contattori e pulsanti “Schneider”
  • Sensori “P + F“ Peppler + fuchs
  • Contacicli
  • Modalità gestione manuale della macchina

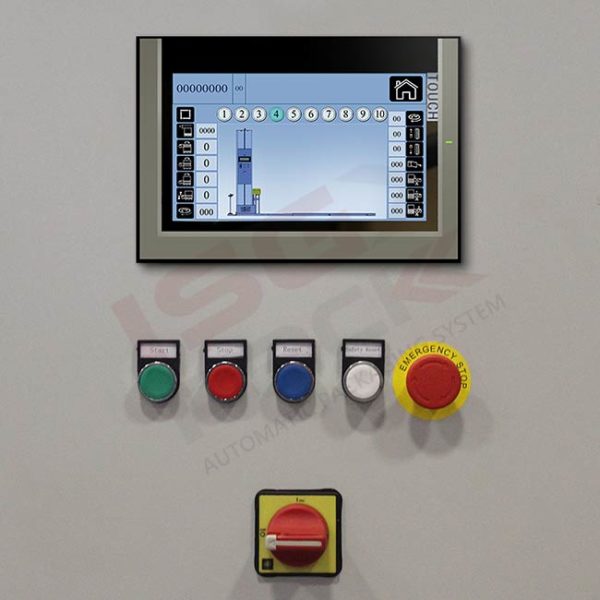

Parametri regolabili da quadro comandi
  • Regolazione digitale dei giri alla base del pallet (inizio ciclo)
  • Regolazione digitale dei giri alla sommità del pallet
  • Regolazione digitale velocità rotazione tavola da 0 a 10 giri/min.
  • Regolazione altezza carrello per apertura pinza aggancio film
  • Regolazione digitale velocità salita carrello
  • Regolazione digitale velocità discesa carrello
  • Regolazione numero di cicli completi
  • Regolazione posizione e rallentamento tavola a fine ciclo
  • Regolazione digitale sbordo del film
  • Regolazione dei parametri di saldatura e taglio film
  • Regolazione tempo soffio elimina coda
  • Regolazione velocità di erogazione film
  • Regolazione digitale per velocità della ralla
  • I/O per auto diagnostica
Caratteristiche del prodotto lavorabile
  • Dimensioni Max Prodotto: L 1000 x W 1200 mm.
  • Altezza utile: H 2200 mm.
  • Peso max del prodotto: 2000 Kg.
Caratteristiche bobina film
  • Dimensioni esterno massimo: 280 mm.
  • Dimensioni interno film: 76 mm.
  • Film altezza pellicola: 500 mm.
  • Peso massimo bobina: 16 Kg.
  • Spessore del film: 12-35 my

Scheda tecnica PDF Box Wrap 800 B

RICHIEDI ORA UN PREVENTIVO GRATUITO

RISPARMIA TEMPO! Effettua una richiesta per ricevere la nostra migliore offerta su questo prodotto. In alternativa, per maggiori informazioni, puoi sempre contattarci allo 06.9160.7561.

Informazioni aggiuntive

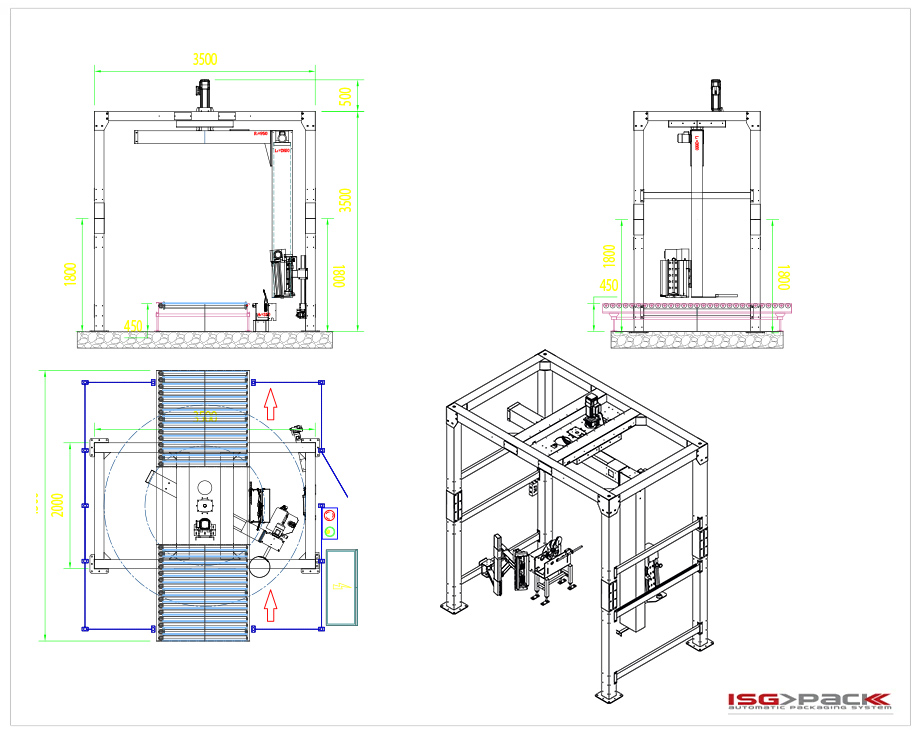

Dimensione fasciapallet

L 3000 x W 2000 x H 3120 mm

Peso fasciapallet

1200 Kg

Portata massima

2000 Kg

Raggio di rotazione

850 mm

Velocità rotazione tavola

0 – 15 rpm

Velocità salita-discesa carrello

1,4 – 4 (m/min)

Prestiro film

Motorizzarto

Dimensioni massime pallet

L 1000 x W 1200 x H 2200 mm

Tensione di alimentazione

220 Volt 1Ph

Frequenza di alimentazione

50/60 Hz

Potenza installata

1,25 Kw

Dimensioni massime bobina

H 500 mm Ø 280 mm

Peso massimo bobina

16 Kg

Spessore film

12 – 35 (µm)

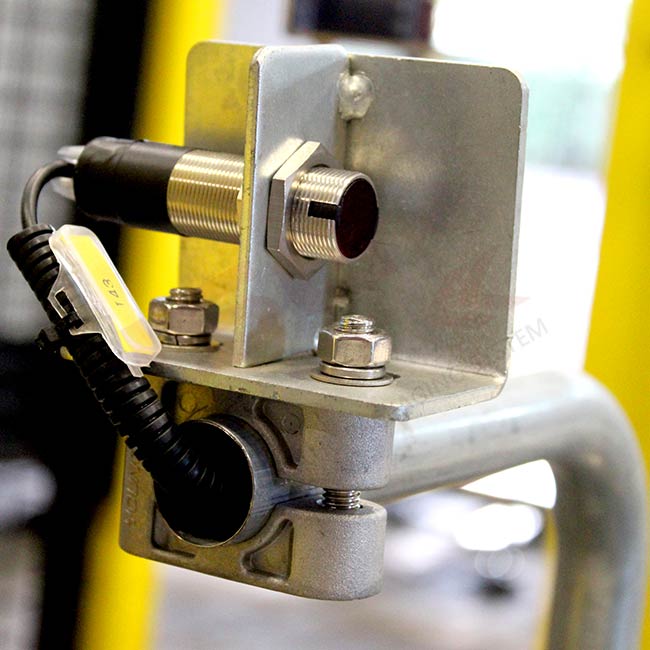

Fotocellula lettura altezza carico

std
