Avvolgitore semiautomatico Box Wrap 800 B

Disponibile

Richiedi ora un preventivo gratuito sulle nostre macchine

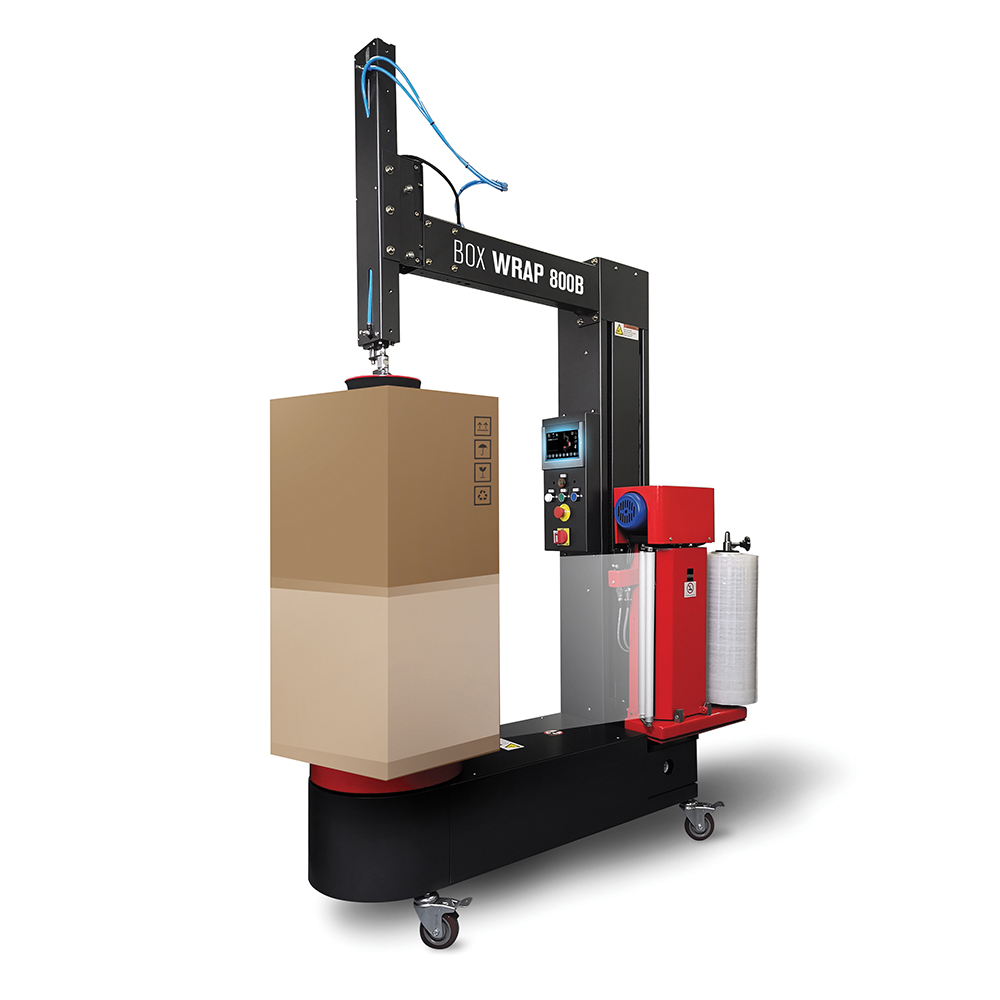

Il modello Box Wrap 800 B è un avvolgitore semiautomatico per scatole di forma quadra o rettangolare. Dotato di un pannello di controllo touch screen da 7,2” a colori che permette, in maniera molto semplice e funzionale, la gestione dei programmi e l’impostazione dei parametri di fasciatura. Macchina gestita da PLC.


Touch monitor color

Prestiro motorizzato a rapporti fissi

Pressa pneumatica

Diametro piatto da 550 mm

Avvolgitore speciale con pressino stabilizzatore per scatole di forma rettangolare o quadrata

L’avvolgitore Box Wrap 800 B è una macchina semiautomatica per scatole di forma quadrata o rettangolare. E’ munito di un pannello di controllo digitale LCD che permette, in maniera molto semplice e funzionale, la gestione dei programmi e l’impostazione dei parametri di fasciatura, tramite la regolazione digitale dei giri sia alla base sia alla sommità del prodotto, la regolazione della velocità della tavola, la regolazione di salita e discesa del carrello, impostazione di lettura fotocellula e pulsante di gestione manuale/automatico della macchina.

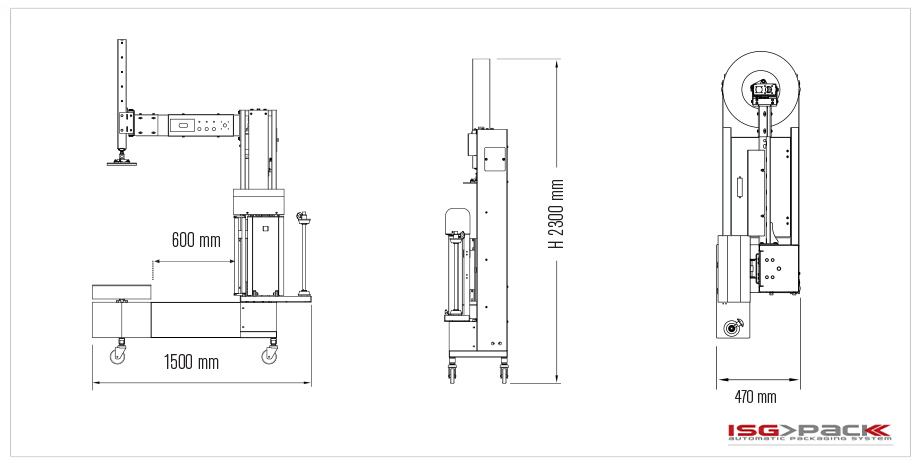

Avvolgere la casella di layout 800 B

“Le caratteristiche tecniche sono soggette a modifiche senza preavviso”

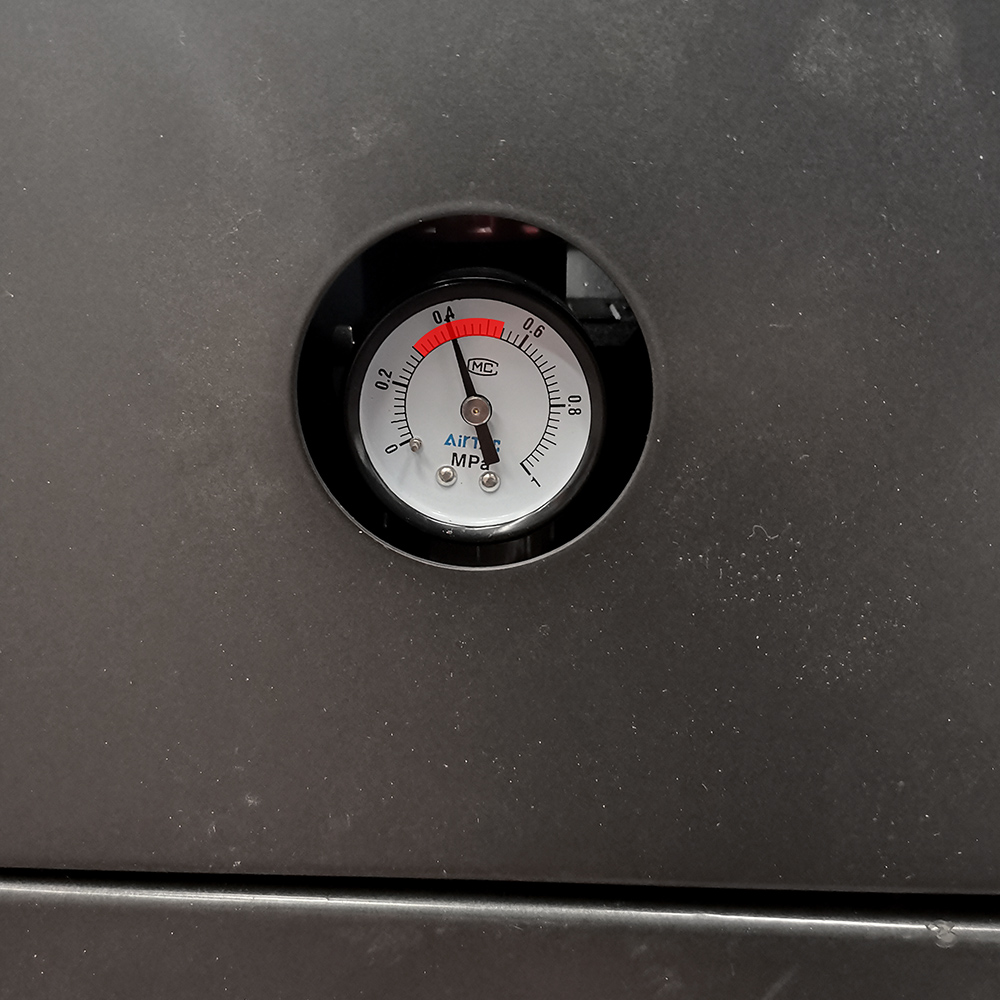

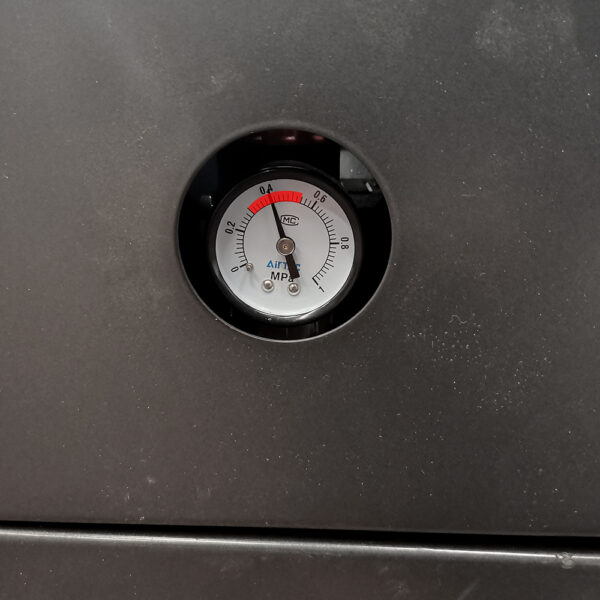

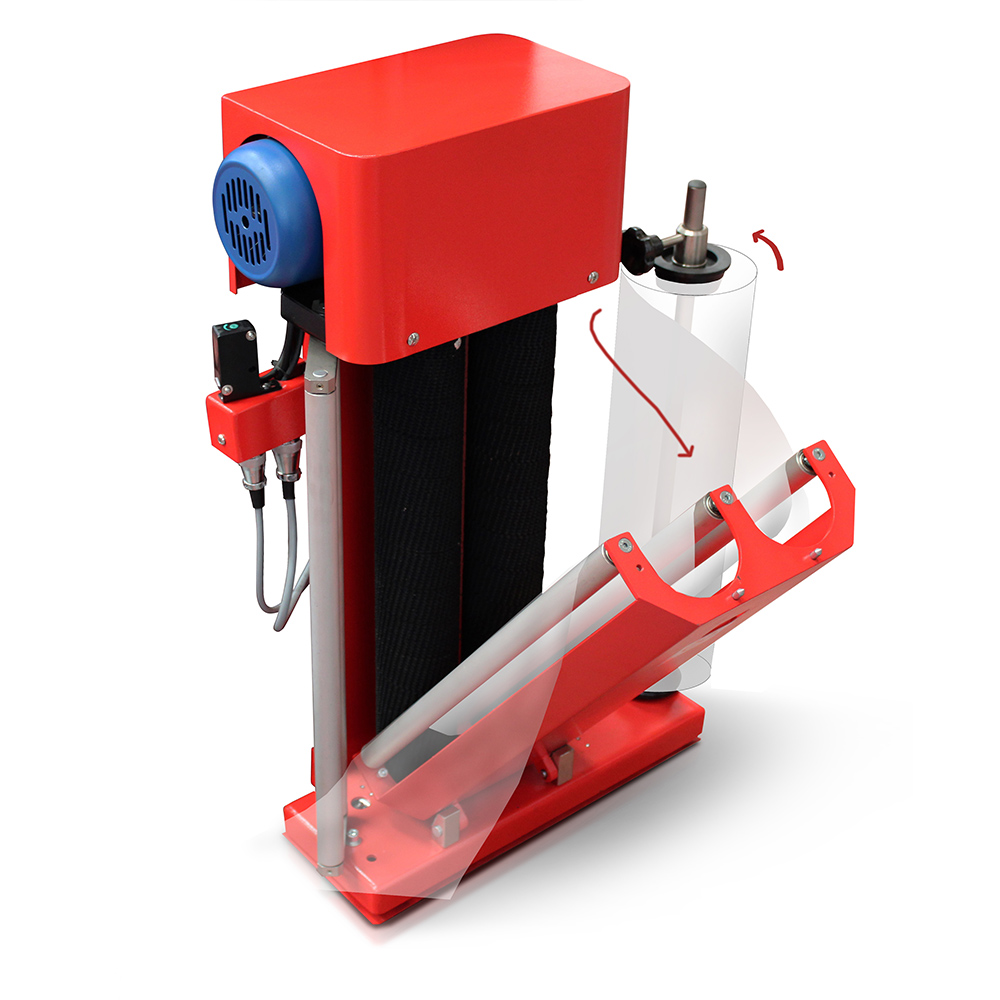

La macchina è alimentata elettricamente e necessita di una potenza energetica installata di 1,25 Kw. Per quanto riguarda il funzionamento del pressino stabilizzatore automatico, viene alimentato ad aria compressa con pressione di esercizio di 6 bar. Il carrello porta bobina ha un sistema di prestiro motorizzato a rapporto fisso.

Ha un diametro della tavola di 550 mm con una velocità di rotazione di 20 rpm (rotazioni per minuto). L’avvolgitore Box Wrap 800 B può lavorare scatole con dimensioni di L 250/1000 mm x W 200/1000 mm x H 250/1000 mm, supportando un peso massimo su piatto di  80 Kg. E’ possibile regolare l’avvio e l’arresto graduale della tavola tramite inverter.

Caratteristiche tecniche dell’avvolgitore

Caratteristiche tecniche dell'avvolgipallet
  • Struttura macchina in lamiera d’acciaio verniciata
  • Trasmissione carrello portabobina con cinematismo a catena
  • Altezza utile del prodotto 1000 mm

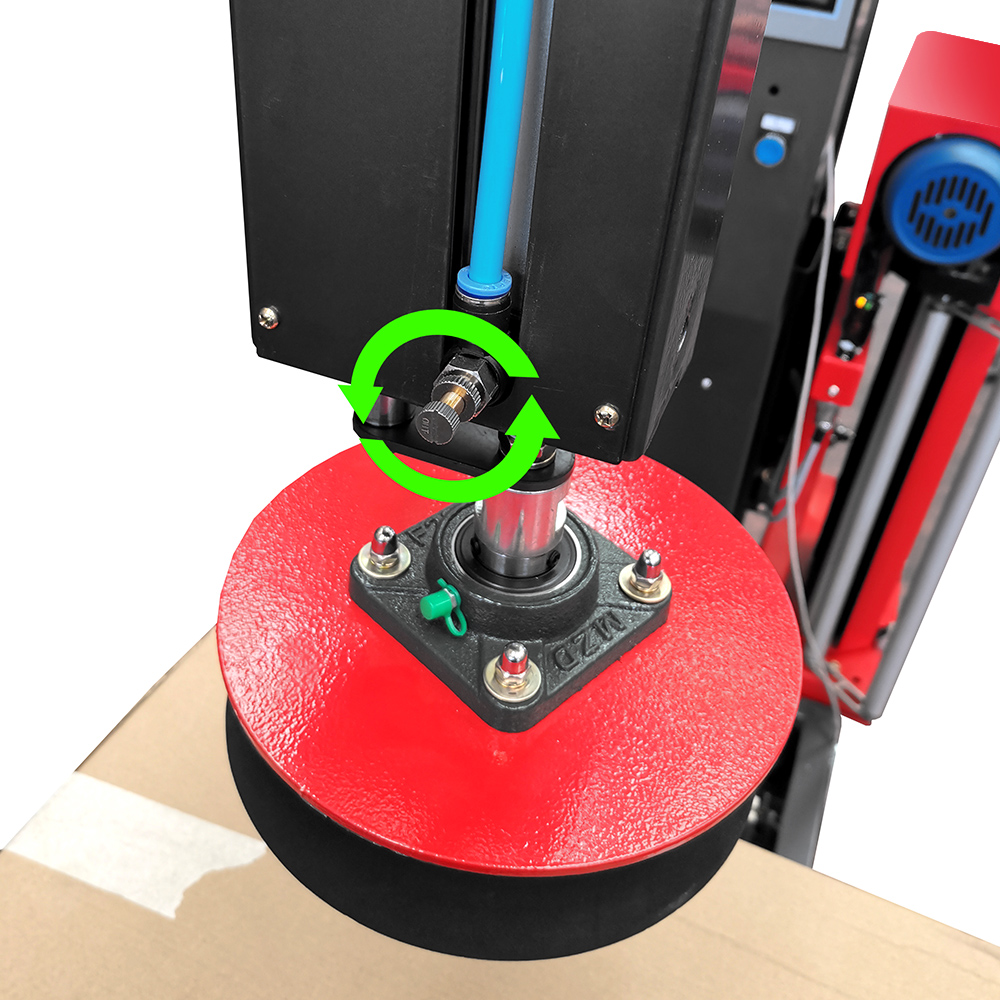

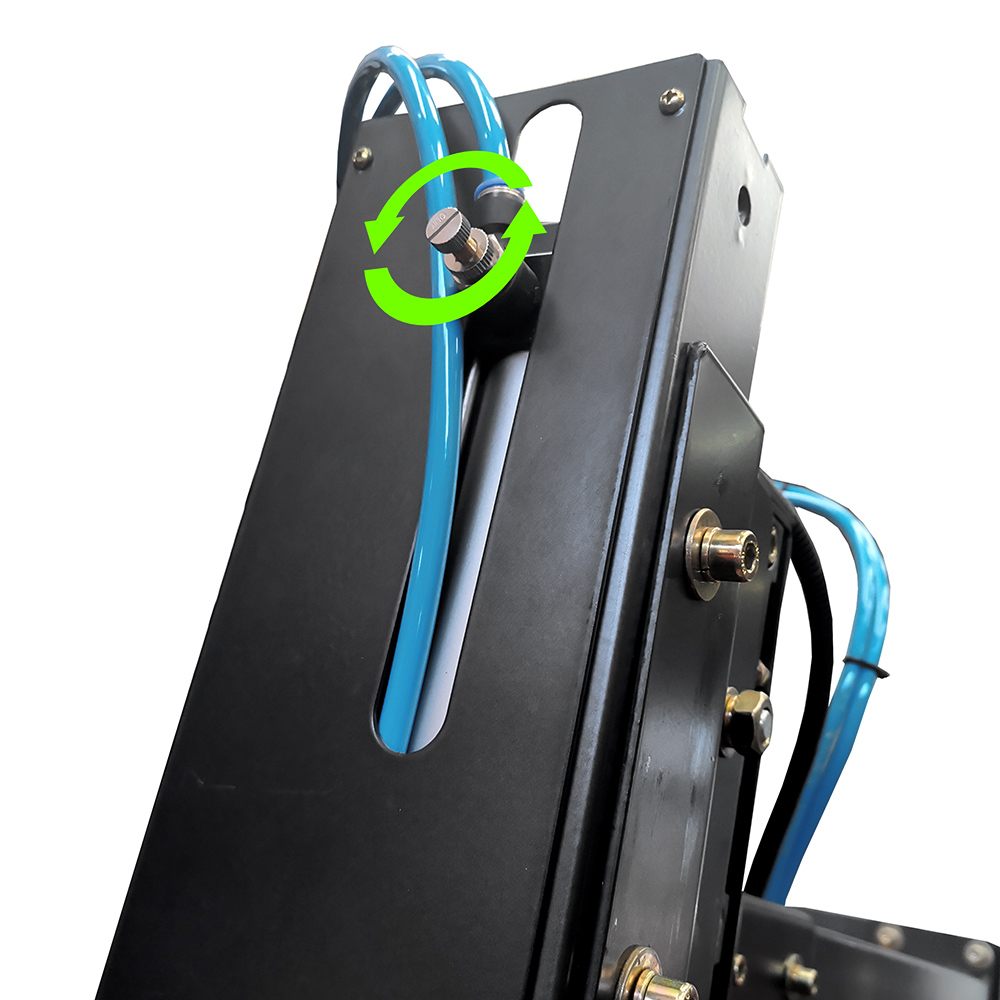

  • Pressino stabilizzatore pneumatico

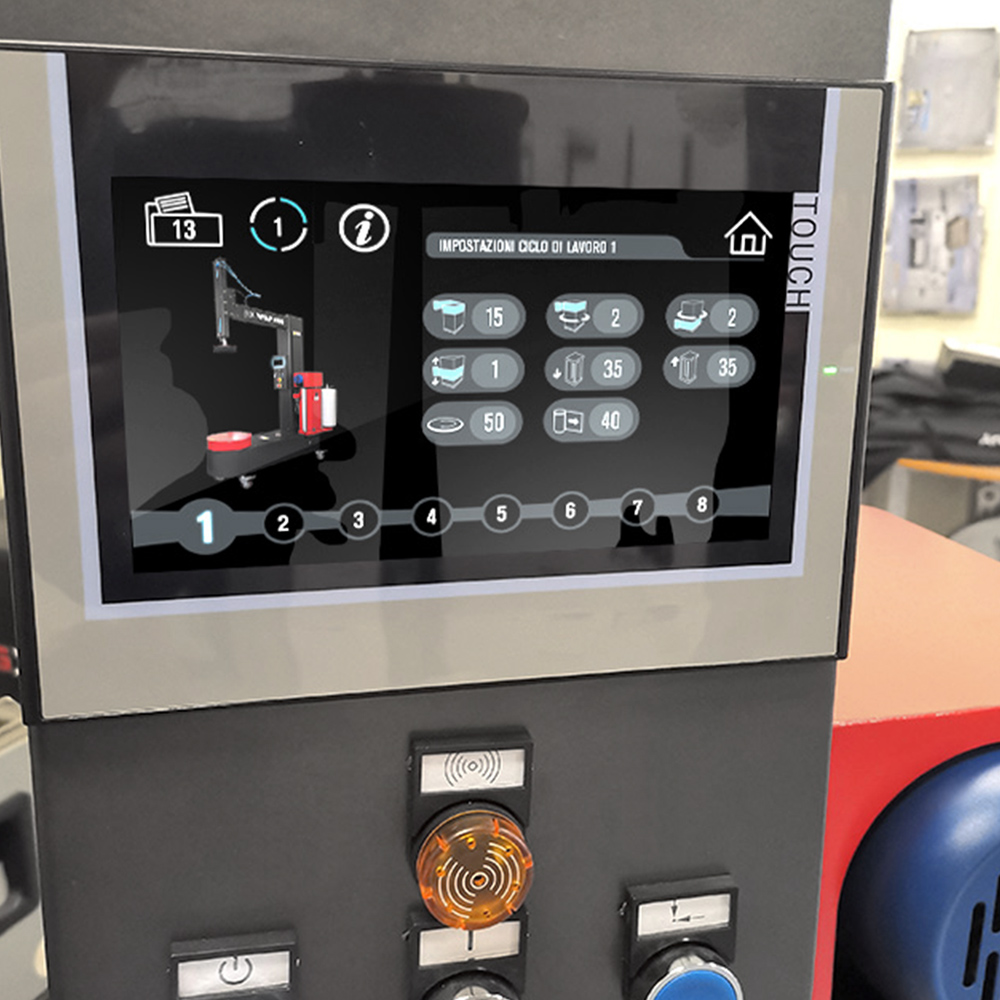

  • Gestione macchina tramite PLC e display touch screen a colori da 7,2”
  • Dispositivo arresto di sicurezza alla base del carrello per le normative CE

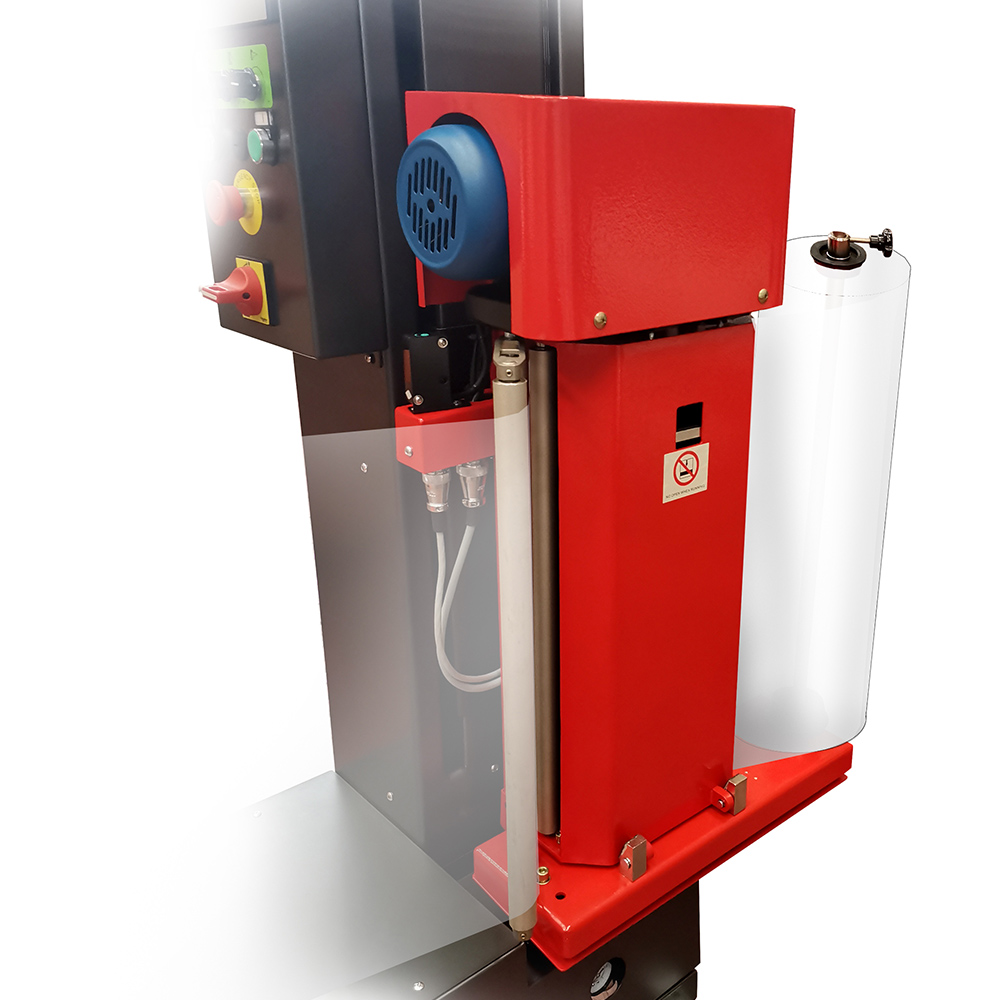

  • Prestiro motorizzato a rapporto fisso del 200% (variabile con sostituzione di 2 ingranaggi 100%, 150%, 250%)
  • Fungo di emergenza per le normative CE
  • Inforcamento macchina laterale con carrello elevatore
  • Inverter per partenza progressiva ed arresto indicizzato della tavola
  • Modalità di gestione
Parametri regolabili da quadro comandi
  • Regolazione digitale dei giri alla base del prodotto (inizio ciclo)
  • Regolazione digitale dei giri alla sommità del prodotto
  • Regolazione digitale dei giri alla base del prodotto (fine ciclo)
  • Regolazione digitale rotazione tavola da 0 a 20 giri / min.
  • Regolazione digitale velocità salita / discesa carrello
  • Regolazione numero di cicli completi
  • Regolazione digitale sbordo del film
Cicli selezionabili da quadro comandi
  • Ciclo salita e discesa
  • Ciclo solo salita
  • Ciclo di salita e discesa per mettifoglio
  • N° 8 cicli richiamabili da quadro comandi per differenti prodotti da avvolgere
Caratteristiche bobina film
  • Dimensioni esterno massimo: 280 mm.
  • Altezza bobina film: 250 – 500 mm
  • Spessore del film: 12 – 35 my
  • Diametro interno bobina film: 76 mm
  • Peso massimo bobina: 16 Kg

Scheda tecnica PDF Box Wrap 800 B



RICHIEDI ORA UN PREVENTIVO GRATUITO

RISPARMIA TEMPO! Effettua una richiesta per ricevere la nostra migliore offerta su questo prodotto. In alternativa, per maggiori informazioni, puoi sempre contattarci allo 06.9160.7561.

Informazioni aggiuntive

Prestiro film

Motorizzarto

Dimensione fasciapallet

L 1500 x W 440 x H 2300 mm

Potenza installata

1,25 Kw

Velocità rotazione tavola

0 – 20 rpm

Velocità salita-discesa carrello

1,4 – 4 (m/min)

Tensione di alimentazione

220 Volt 1Ph

Frequenza di alimentazione

50/60 Hz

Pressione aria

6 bar

Peso fasciapallet

150 Kg

Dimensione max. prodotto

L 1000 x W 1000 x H 1000 mm

Dimensione min. prodotto

L 250 x W 250 x H 250 mm

Portata massima

80 Kg

Dimensioni massime bobina

H 500 mm Ø 250

Peso massimo bobina

16 Kg

Spessore film

12 – 35 (µm)

Fotocellula lettura altezza carico

std

Inforcabilità

Laterale
